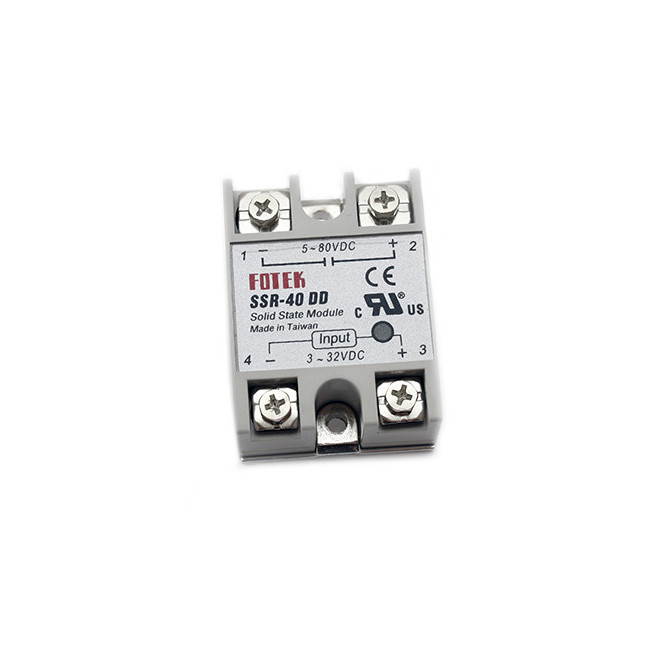

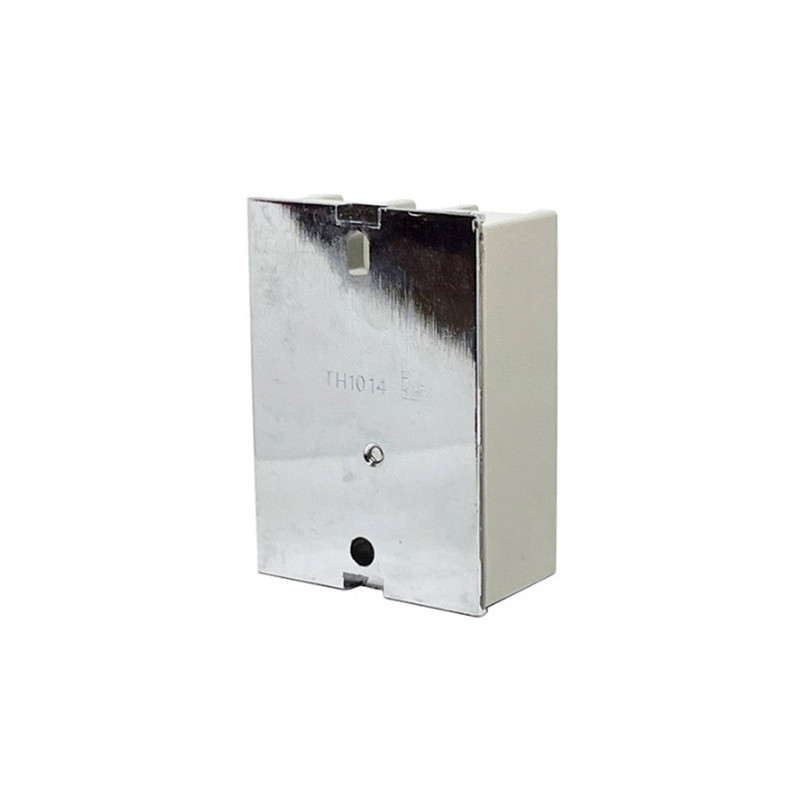

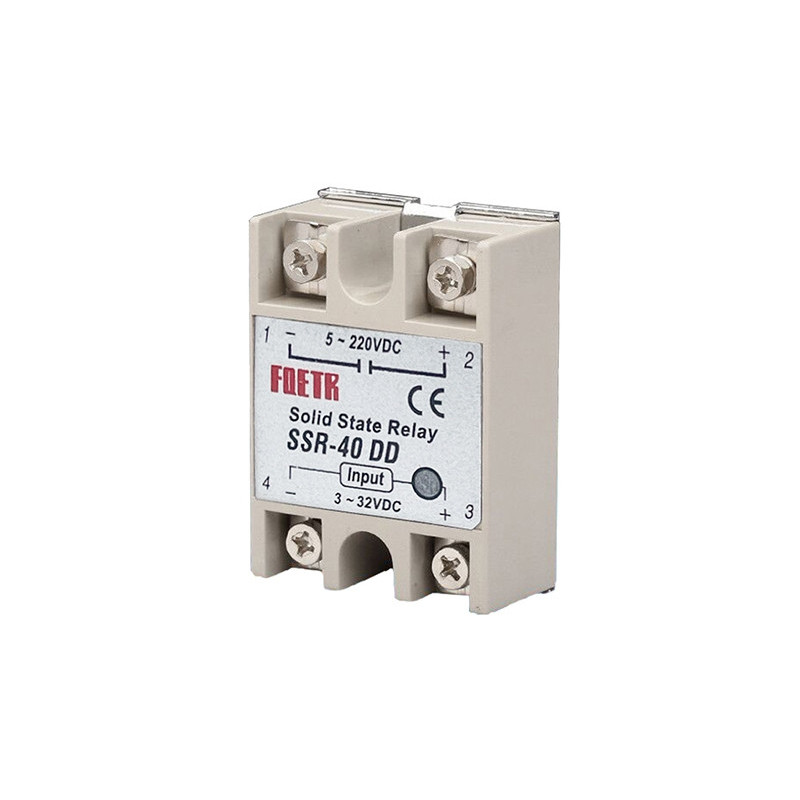

Твердотинне реле однофазне Fotek SSR-40DD 40А DC-DC White

Реле напряжения однофазное Fotek SSR-40DD 40А DC-DC

Однофазное твердотельное реле Fotek SSR-40DD 40А DC-DC используется для бесконтактной коммутации устройств с рабочим напряжением 5 – 80 В постоянного тока.

Для использования реле нужно включить его в цепь с рабочим напряжением 5 – 80 В постоянного тока, которую нужно коммутировать, клеммами «1-» и «2+» (соблюдая полярность). Потом к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32В на включение/ выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе.

Питание реле осуществляется от управляющего сигнала постоянного тока.

Твердотельные реле не предназначено для коммутации электродвигателей. Однако может использоваться для этих целей при выполнении следующих условий: должен быть обеспечен 5-8 кратный запас по току; обязательно использования радиатора охлаждения (и желательно с вентилятором обдува).

Характеристики реле напряжения однофазного Fotek SSR-40DD 40А DC-DC:

• Отсутствие искр и электрической дуги при коммутации
• Маленький уровень электромагнитных помех при коммутации
• Большой ресурс службы
• Не требует профилактических работ в процессе эксплуатации
• Возможность высокого быстродействия (скорости коммутации)
• Малые размеры
• Тип: DC-DC
• Номинальное управляющее напряжение: 3-32 В постоянного тока
• Напряжение включения/ выключения: вкл > 2.4 В/ выкл < 1 В
• Ток срабатывания: 7.5 мА/12 В
• Метод управления: коммутация при переходе тока через ноль
• Нет помех, создающихся 3-й гармоникой при включении
• Номинальное напряжение нагрузки: 5-80 В постоянного тока
• Падение напряжения: 1.6 В/ 25°С
• Номинальный ток нагрузки: 40 А
• Макс. кратковременный ток: 410 А
• Ток утечки: 3 мА
• Время отклика на входной сигнал: менее 10 мс
• Диэлектрическая прочность: более 2.5 кВ АС/ 1 мин
• Сопротивление изоляции: более 50 МОм/ 500 В DC
• Диапазон рабочих температур: -20°С...+80°С
• Размер: 6.3 х 4.6 х 2.3 см
• Вес: прибл. 100 г

Комплектация реле твердотельного однофазного Fotek SSR-40DD 40А DC-DC:

• Реле напряжения
