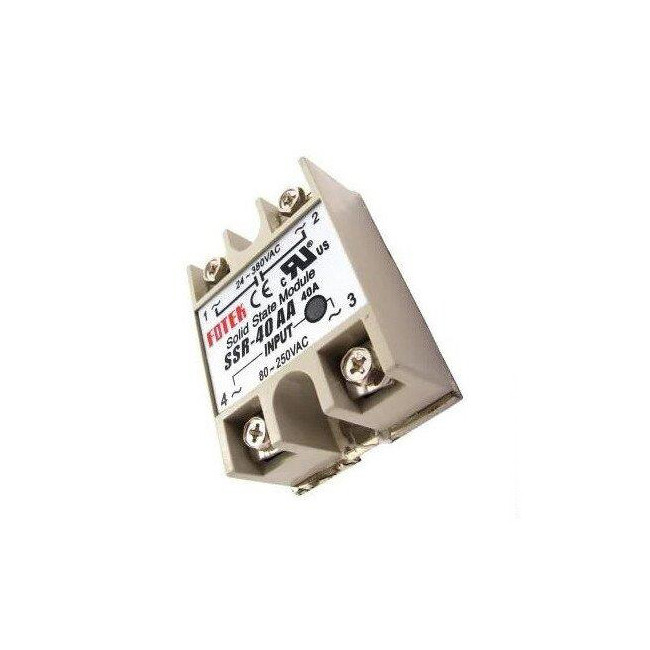

Твердотільне однофазне реле Fotek SSR-40AA 40А AC-AC
-
Бренд: FOTEK
- Гарантія якості від виробника
- Можливість повернення протягом 14 днів
- Консультація спеціаліста
Детальна інформація
Реле однофазное Fotek SSR-40AA 40А AC-AC White
Однофазное твердотельное реле Fotek SSR-40AA 40А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока частотой 50/60 Гц. Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3» и «4» (полярность не имеет значения) нужно подключить управляющий сигнал переменного тока с напряжением 80 – 250 В на включение/выключение реле.
Внимание! Твердотельное реле предназначено для коммутации нагрузки с активной (резистивной) составляющей и для слабо-емкостной нагрузки, например, лампы накаливания. Не подходит для коммутации нагрузки с реактивной (индуктивной и емкостной) составляющей, например, электродвигателей. Для коммутации нагрузки с реактивной составляющей нужно соблюдать условия: максимальный коммутируемый ток должен составлять 20 – 40% от номинального; обязательно использование радиатора и вентилятора обдува. Если при использовании реле, для коммутации нагрузки с реактивной составляющей, его температура слишком высокая – нужно уменьшить максимальный коммутируемый ток.
Характеристики реле однофазного Fotek SSR-40AA 40А AC-AC:
- Тип: AC – AC
- Метод управления: коммутация при переходе тока через ноль
- Номинальное управляющее напряжение: 80 – 250 В переменного тока
- Напряжение включения/ выключения: больше 45 В/ меньше 35 В
- Ток срабатывания: 5 мА/ 110 В
- Номинальное напряжение нагрузки: 24 – 380 В переменного тока
- Номинальный ток нагрузки: 40 А
- Падение напряжения: 1,6 В/ 2,5°С
- Максимальный кратковременный ток: 410 А
- Ток утечки: 3 мА
- Время отклика на входной сигнал: меньше 10 мс
- Диэлектрическая прочность: более 2,5 кВ АС/ 1 мин
- Сопротивление изоляции: более 50 МОм/ 500В DC
- Диапазон рабочих температур: -20 – 80°С
- Физические размеры (Д х Ш х В): 60 х 45 х 24 мм
- Вес: 110 г
Комплектация реле контроля фазы однофазного Fotek SSR-40AA 40А AC-AC:
- Однофазное твердотельное реле
Характеристики
Бренд | Fotek |
---|---|
Вес | 110 |
Номинальный ток | 40 А |
Страна-производитель товара | Китай |
Тип | Реле напряжения |
Цвет | Белый |
Ширина | 45 |
Артикул | 018893 |
