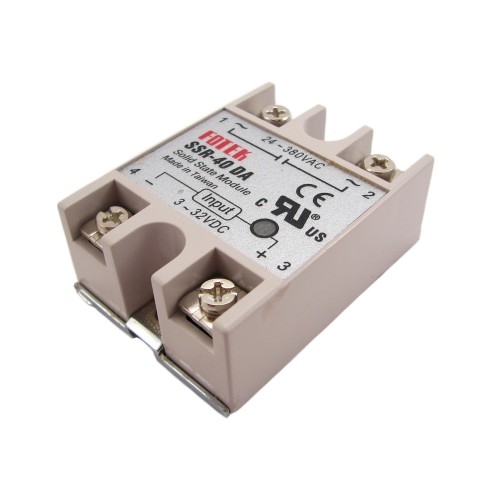

Однофазное твердотельное реле FOTEK SSR-40DA 40А DC-AC (7161)

Однофазное твердотельное реле SSR-40 40А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока. Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле. На корпусе однофазного твердотельного реле SSR-40 40А 24-380В есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3+» и «4-» используются для подключения к реле управляющего сигнала постоянного тока. Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 – 32 В постоянного тока. Характеристики: производитель: «FOTEK»; модель: SSR-40 DA; тип: DC – AC; метод управления: коммутация при переходе тока через ноль; номинальное управляющее напряжение: 3 – 32 В постоянного тока; напряжение включения/ выключения: больше 2,4 В / меньше 1 В; ток срабатывания: 7,5 мА/12 В; номинальное напряжение нагрузки: 24 – 380 В переменного тока; номинальный ток нагрузки: 40 А; падение напряжения: 1,6 В / 25°С; максимальный кратковременный ток: 410 А; ток утечки: 3 мА; время отклика на входной сигнал: меньше 10 мс; диэлектрическая прочность: более 2,5 кВ АС / 1 мин; сопротивление изоляции: более 50 МОм / 500В DC; диапазон рабочих температур: -20 – 80°С; физические размеры (Д х Ш х В): 60 х 45 х 24 мм; вес: 110 г.
