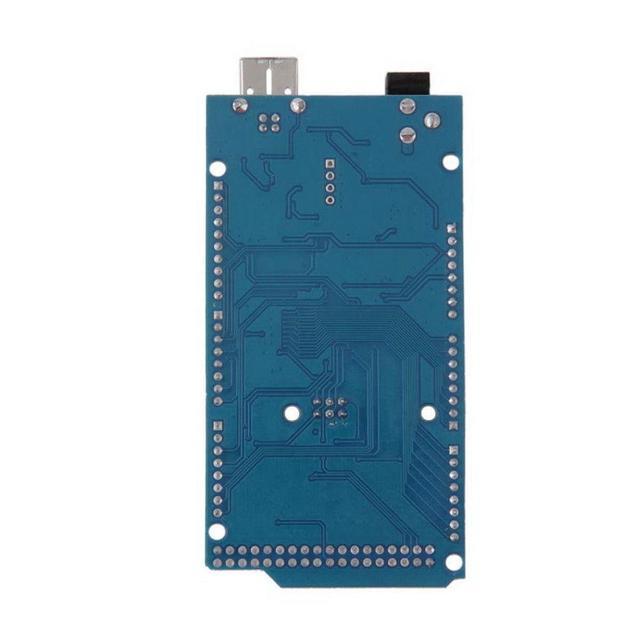

Мікроконтролер модуль Arduino Mega 2560 Rev3 (006450)

Микроконтроллер модуль Arduino Mega 2560 Rev3

Arduino Mega 2560 - это устройство на основе микроконтроллера ATmega2560 (catalogsheet). В его состав входит все необходимое для удобной работы с микроконтроллером: 54 цифровых входа/выхода (из которых 15 могут использоваться в качестве ШИМ-выходов), 16 аналоговых входов, 4 UART (аппаратных приемопередатчика для реализации последовательных интерфейсов), кварцевый резонатор на 16 МГц, разъем USB, разъем питания, разъем ICSP для внутрисхемного программирования и кнопка сброса. Для начала работы с устройством достаточно просто подать питание от AC/DC-адаптера или батарейки, либо подключить его к компьютеру посредством USB-кабеля. Arduino Mega совместим с большинством плат расширения, разработанных для Arduino Duemilanove и Diecimila.

Mega 2560 - это обновленная версия Arduino Mega.

Ардуино Mega 2560 отличается от всех предыдущих плат тем, что в нем для преобразования интерфейсов USB-UART вместо микросхемы FTDI используется микроконтроллер ATmega16U2 (ATmega8U2 в версиях платы R1 и R2). На плате Mega 2560 версии R2 добавлен резистор, подтягивающий к земле линию HWB микроконтроллера 8U2. Подобная мера позволяет упростить процесс обновления прошивки и переход устройства в режим DFU.

Изменения на плате версии R3 перечислены ниже:

Распиновка 1.0: добавлены выводы SDA и SCL (возле вывода AREF), а также два новых вывода, расположенных возле вывода RESET. Первый - IOREF - позволяет платам расширения подстраиваться под рабочее напряжение Ардуино. Данный вывод предусмотрен для совместимости плат расширения как с 5В-Ардуино на базе микроконтроллеров AVR, так и с 3.3В-платами Arduino Due. Второй вывод ни к чему не подсоединен и зарезервирован для будущих целей.

Улучшена помехоустойчивость цепи сброса.

Микроконтроллер ATmega16U2 заменен на 8U2..

Характеристики:

 Микроконтроллер: ATmega2560

 Рабочее напряжение: 5В

 Напряжение питания (рекомендуемое): 7-12В

 Напряжение питания (предельное): 6-20В

 Цифровые входы/выходы: 54 (из которых 15 могут использоваться в качестве ШИМ-выходов)

 Аналоговые входы: 16

 Максимальный ток одного вывода: 40 мА

 Максимальный выходной ток вывода: 3.3V 50 мА

 Flash-память : 56 КБ из которых 8 КБ используются загрузчиком

 SRAM: 8 КБ

 EEPROM: 4 КБ

 Тактовая частота: 16 МГц
