POST карта Спартак PCI аналізатор з текстовим оповіщенням (001646)

POST карта PCI анализатор с текстовым оповещением Спартак

PCI POST карта с текстовым оповещение, анализатор

POST Card PCI применяется для диагностики неисправностей работы систем при загрузке процедуры BIOS самотестирования питания компьютера. Карта последовательно отображает POST коды и останавливается при ошибке. Расшифровка этого POST кода позволяет найти причину ошибки.

POST карта устанавливается в PCI слот материнской платы. Установка и отключение карты в слот должно осуществляться при выключенном питании компьютера.

POST карта совместима с наиболее популярными производителями BIOS: Phoenix, Award и AMI. Таблицы с расшифровкой POST кодов в прилагаемой инструкции нет. Постоянный выход новых версий устройств и чипсетов производителями BIOS изменяет эти таблицы и размещение кодов в инструкциях теряет свою актуальность. Свежие таблицы всегда можно найти в интернете на сайтах производителей BIOS или на тематических форумах по тестированию неисправностей компьютеров.

Информация о системе BIOS, POST код и описание кода выводится на LCD дисплей на английском языке. Экран дисплея имеет подсветку и легко читается даже в темноте. В транспортном состоянии дисплей покрыт защитной пленкой, которую нужно снять перед началом эксплуатации.

На лицевой стороне POST карты имеются светодиодные индикаторы основных напряжений питания материнской платы (+12В, -12В, +5В, +3,3В) и системных сигналов CLK и RST шины PCI.

Также на карте имеются кнопки "BIOS" и "PAGE". Кратковременное нажатие кнопки "BIOS" позволяет изменить BIOS. Длительное нажатие сохраняет текущий выбор. Кратковременное нажатие кнопки "PAGE" позволяет просмотреть предыдущий POST код. Длительное нажатие показывает 5-ть последних кодов в обратной последовательности.

Если экран дисплея POST карты не работает, необходимо проверить наличие питания +3,3В.

Если на экране отображается "No debug code", материнская плата не работает, нужно проверить блок питания компьютера.

Характеристики:

интерфейс подключения: PCI;

частота шины PCI: 33 МГц;

вывод информации: ЖК дисплей с подсветкой;

размер дисплея: 36 х 25 мм;

язык вывода информации: английский;

кнопки управления: "BIOS", "PAGE";

световая индикация: +12В, -12В, +5В, +3,3В, CLK, RST;

размеры: 74 х 63 х 6 мм;

вес: 26 г.

Комплектация:

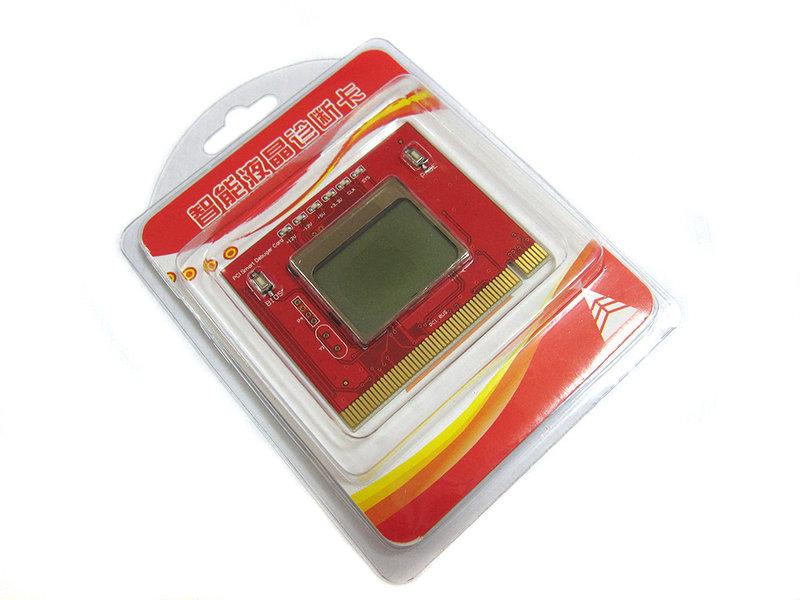

PCI POST карта с текстовым оповещением
