Система защиты от потопа Антипотоп Стандарт 12В 1/2"

Описание система защиты от потопа Антипотоп Стандарт 12В 1/2

Система АНТИПОТОП – это надежная защита от потопа Вашего имущества, при аварии систем водоснабжения и отопления в квартире или доме. Составляющие системы АНТИПОТОП это – контролер управления, датчик затопления и исполнительные устройства, отключающие подачу воды при протечке. Датчики затопления устанавливаются в помещениях, где может произойти протечка воды насосные станции, системы водоподготовки, котельная, бойлерная, санузел, ванная комната, бассейн, кухня и т.д. Исполнительные устройства устанавливаются на вводе подачи воды холодная/горячая. При протечке, датчик затопления выдает тревожную информацию контролеру управления, который передает команду исполнительным устройствам на отключение воды. Контролер управления системой АНТИПОТОП имеет четыре раздельные зоны контроля, световая индикация по каждой зоне, звуковое оповещение (встроенный зуммер), функция предотвращения образования накипи, интеграция с системами сигнализации, диспетчеризации, умный дом, выхода питания исполнительных устройств имеют электронную защиту. К одному контролеру управления системой АНТИПОТОП можно подключить до двадцати датчиков затопления (без дополнительных модулей и переходников). Для уменьшения ложных срабатываний контролера управления при влажной уборке, в контролере управления есть регулятор "ЗАДЕРЖКА", который регулирует время от момента замыкания водой штырей датчика затопления до момента отключения подачи воды, диапазон регулировки от 1 секунды до 10 секунд. Функциональные параметры контролера управления записаны в энергонезависимой памяти и не изменяются при отключении питания

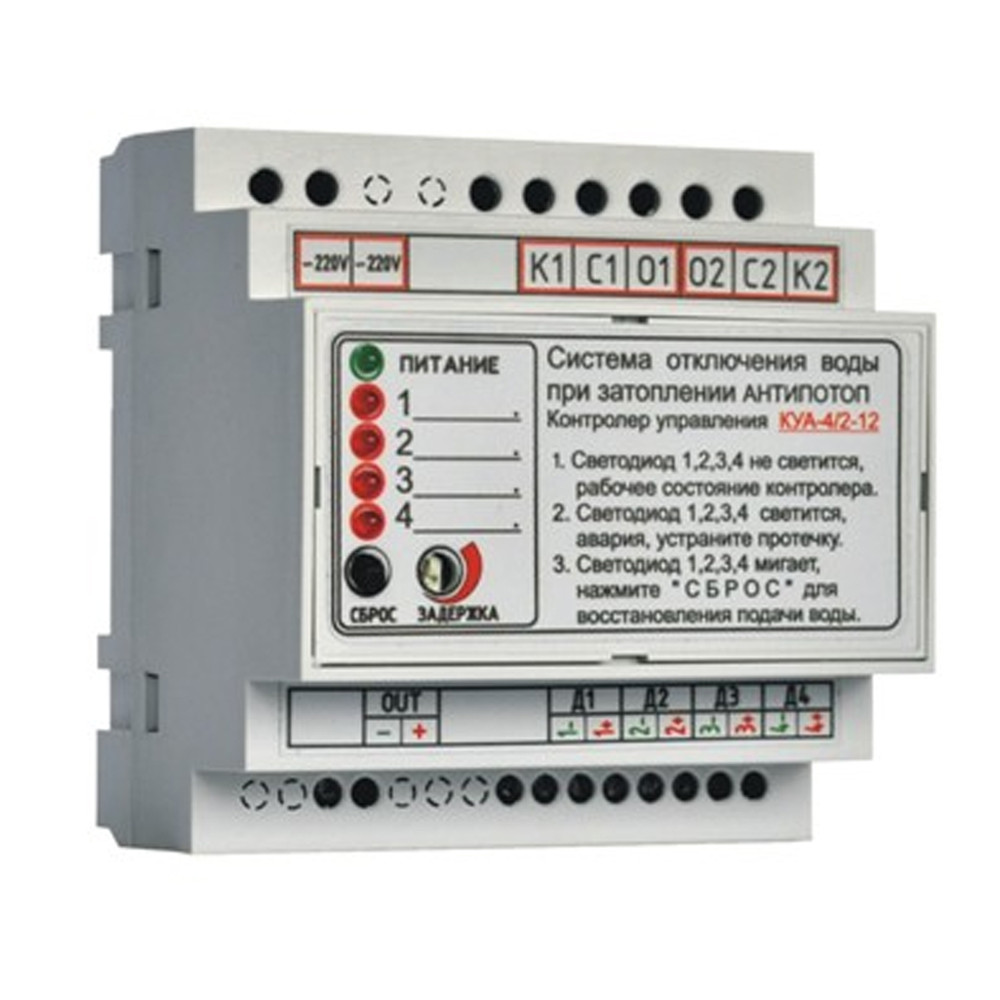

Особенности контроллера управления Антипотоп КУА-4/2-12

КУА-4/2-12 – контролер подключается к сети 220В/50Гц и управляет исполнительными устройствами (электромагнитными клапанами) 12В постоянного тока. Контроллер управления системой защиты от протечек, при аварии систем водоснабжения и отопления в бытовых, административных и производственных помещениях. Корпус контролера управления выполнен для монтажа на DIN - рейку 35мм. Контролер управления предназначен для контроля состояния датчиков затопления и управления электромагнитными клапанами. Контролер управления может контролировать четыре зоны протечки воды (независимая световая индикация по каждой зоне, звуковое оповещение о тревоге – встроенный зуммер), управлять электромагнитными клапанами ACL (Италия), тип Е107 (NC), Е207 (NO) с безопасным для жизни напряжением 12В. К контролеру управления можно подключить до двадцати датчиков затопления. Контролер управления имеет выход типа открытый коллектор нагрузочная способность до 30мА для подключения к системам автодозвона, диспетчеризации, сигнализации и др., в рабочем состоянии контролера управления выход открыт, в аварийном состоянии контролера управления выход закрыт.

Технические характеристики Антипотоп КУА-4/2-12:

• Напряжение питания (от сети переменного тока) 220+10% В.;
• Частота сети 50+1 Гц.;
• Потребляемая мощность не более 18 Вт.;
• Количество входов для подключения датчиков затопления 4 шт.;
• Количество подключаемых датчиков затопления 20 шт.;
• Количество выходов для подключения электромагнитных клапанов 2 шт.;
• Количество подключаемых электромагнитных клапанов 2 шт.;
• Напряжение питания электромагнитных клапанов, В 11,1-12,0;
• Время задержки отключения электромагнитных клапанов 1-10 сек.;
• Габаритные размеры (ШхВхГ) 87х90х65 мм;
• Масса не более 250 г;
• Степень защиты IP20.

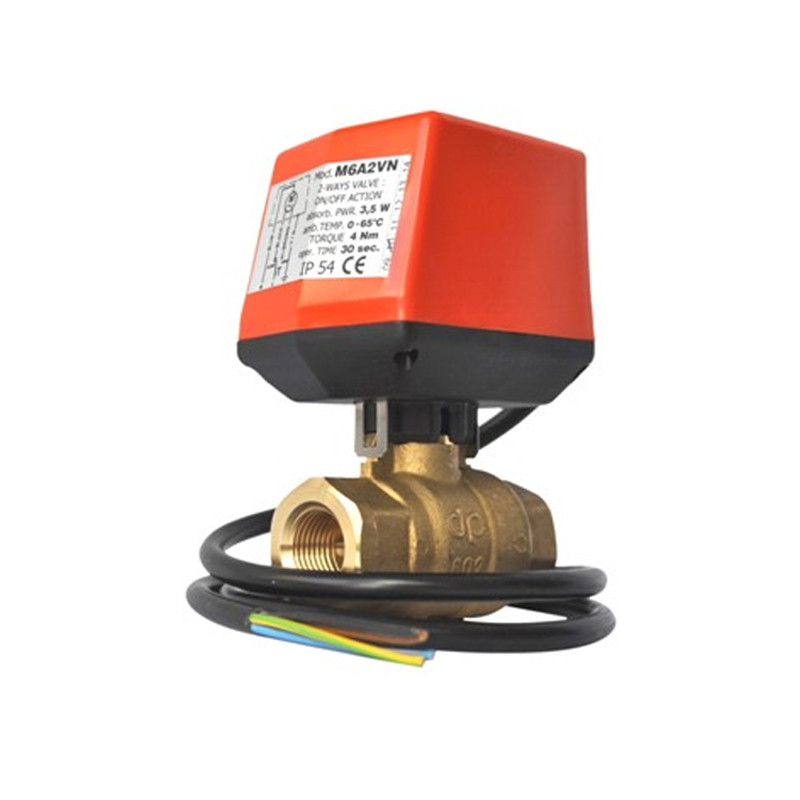

Особенности крана шарового Антипотоп 622F + M6A2 с сервоприводом 1/2

2-х ходовой шаровый кран типа "открыт-закрыт" который приводится в действие электроприводом (сервомотором) с байонетным сопряжением, предназначен для управления водой при аварийных ситуациях в системах водоснабжения и отопления. Шар поворачивается на угол 90° для любой позиции. В шаровом кране есть наружная индикация, которая указывает позицию крана (открыт/закрыт). Уплотнение шара - PTFE c двумя резиновыми кольцами EPDM, что гарантирует минимальное трение и длительный срок эксплуатации. Электропривод имеет прочный корпус и стальные шестерни. Технические характеристики приведены в таблице. Производитель Италия.

Технические характеристики 2-х ходовых кранов:

• Материал корпуса: латунь-CW617N-UNI5705.;
• Материал шара: латунь-CW617N (покрытие никель-хром).;
• Уплотнение шара и штока: PTFE и кольца EPDM.;
• Температура жидкости: 0 …+100 °С.;
• Номинальное рабочее давление: 10 бар.;
• Максимальный перепад давления: 6 бар.;
• Потеря давления: не оказывают эффекта.;
• Жидкости: вода или совместимые с PTFE и EPDM.

Технические характеристики электропривода (сервомотора):

• Напряжение: 220В/50Гц, +12В.;
• Потребляемая мощность: 3,5 ВА.;
• Крутящий момент на штоке: 4 Нм (40 кг/см).;
• Время открытия или закрытия: 15/30 сек.;
• Температура окружающей среды: 0…+65 °С.;
• Тип управления: 3-х проводной термостат.;
• Класс электрозащиты: IP54.;
• Длина кабеля: 1м.

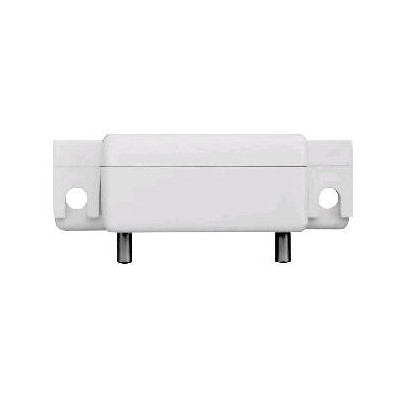

Особенности датчика затопления Антипотоп Akvarate

Датчик затопления Akvarate (далее датчик) предназначен для обнаружения затопления (протечки) в случае возникновения аварийной ситуации в системах водоснабжения и отопления. При обнаружении затопления (протечки) датчик формирует тревожный сигнал для контролеров системы АНТИПОТОП, а также для систем охранной сигнализации, аварийной сигнализации, диспетчеризации и других автоматизированных систем контроля и управления. Датчик предназначен для контроля не агрессивных жидкостей по электропроводности соответствующих воде.

Технические характеристики датчика затопления Антипотоп Akvarate:

• Напряжение питания (по проводу управления) + 5 – 12 В.;
• Потребляемый ток в дежурном: режиме более 10 мкА.; в режиме тревога не более 10 мА.;
• Сопротивление между контактными штырями датчика: в дежурном режиме более 20 мОм.; в режиме тревога  менее 1 мОм.;
• Габаритные размеры (ГхШхВ) 64х27х13 мм.;
• Масса не более 15 г.;
• Степень защиты IP44.

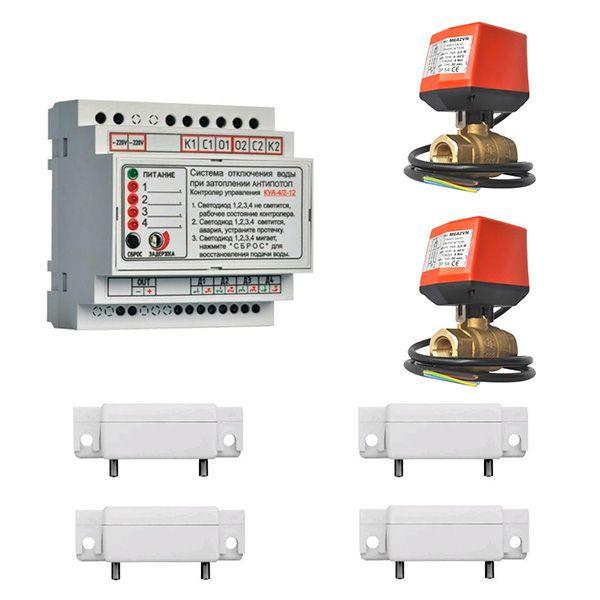

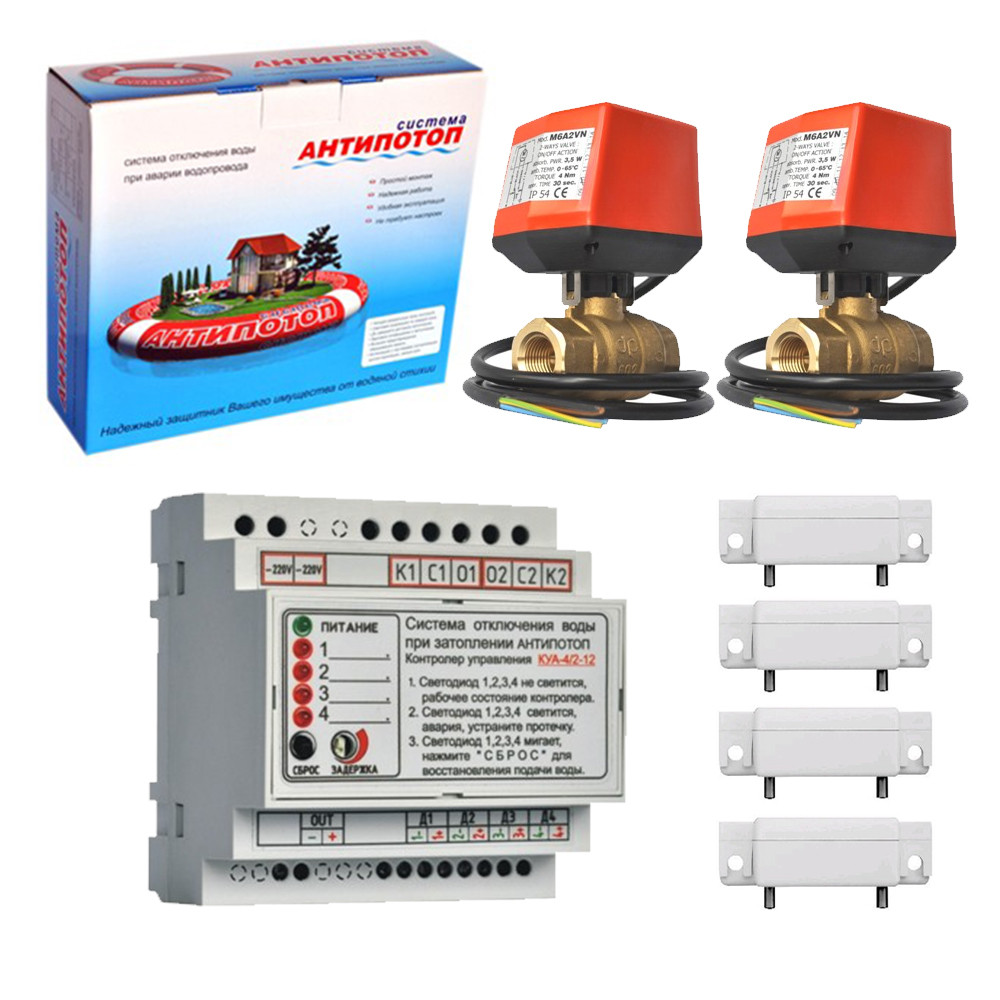

Комплектация Антипотоп Стандарт:

• Контролер управления 1шт.
• Датчик затопления 4шт.
• Кран шаровый 2шт.
