Електричний моторизований латунний кран від затоплення ARWDFG DN15 AC

Основным элементом системы антипротечки — является электрический кран, в задачу которого входит перекрытие входной трубы с водой.

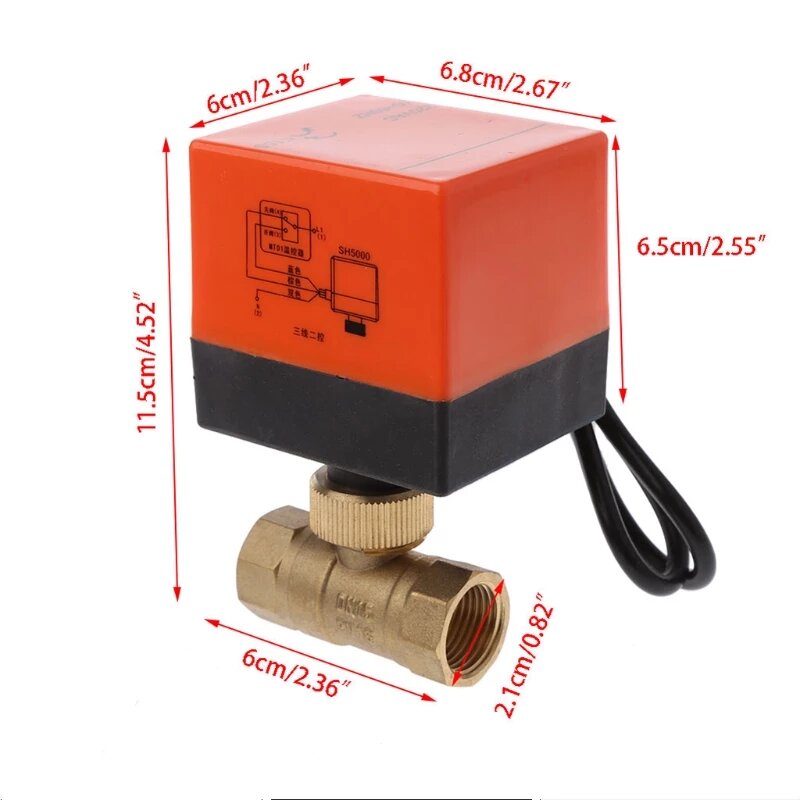

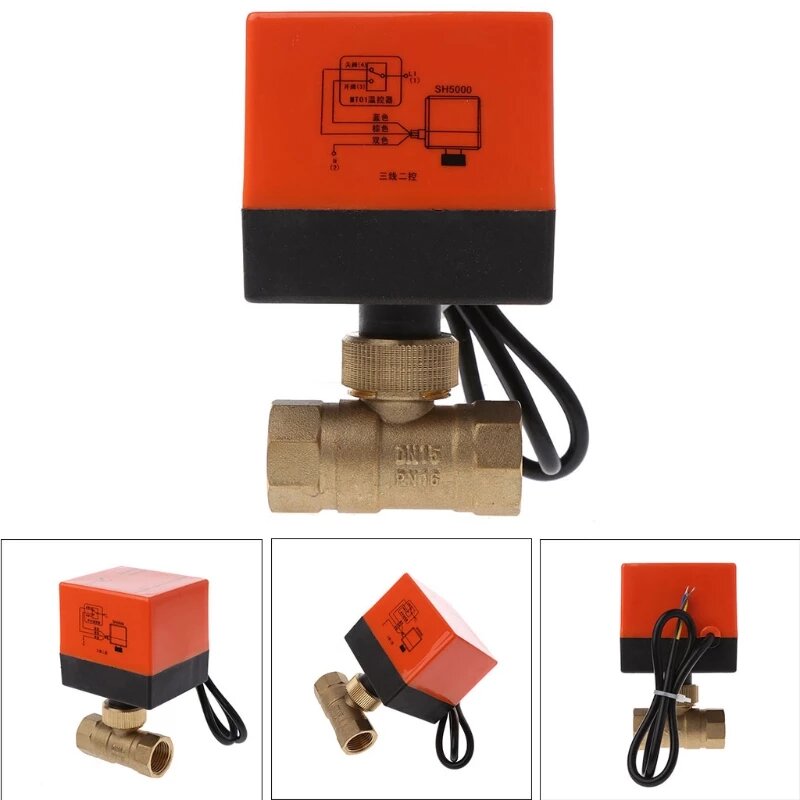

Электрический кран состоит из двух элементов — собственно самого шарового крана и электродвигателя.
Привод легко разбирается и собирается. Привод может быть установлен после установки оборудования и труб, чтобы повысить эффективность.
Светодиодный индикатор указывает на включение/выключение клапана, чтобы определить, полностью ли клапан включен/выключен.
Имеет высокую экономия энергии и долгий срок службы.
Электродвигатель подключается к шаровому через специальную муфту, определение положения закрыто — открыто, осуществляется при помощи концевиков на плате управления двигателем.
Этот электрокран имеет трехпроводное управление от сети переменного напряжения 220В. Один из проводов — ноль, он подключен всегда, два других — управляющие фазы, для открытия и закрытия.
Можно собрать систему защиты от потопа с помощью крана, реле и датчика протечки и контролировать из приложения Проверка работы.
Для того, чтобы все работало корректно и безопасно, очень важно точно определить фазовый провод, это легко сделать при помощи индикаторной отвертки. Теперь можно проверить работоспособность крана и убедится в том, какая из управляющих фаз отвечает за открытие, а какая — за закрытие. Подача питания на коричневый провод — приводит к закрытию крана. Подача питания на синий провод — к открытию крана. Если питания будет подано на обе фазы — взрыва не произойдет, просто кран будет попеременно открываться и закрываться.

Реле Aqara

Для управления краном — возьмем двухканальное реле Aqara. Также можно использовать, например, двухклавишный выключатель Aqara — это облегчит интеграцию в альтернативные системы.Для работы в таком режиме у реле есть специальный режим interlock, для его активации — необходимо чтобы в этот момент один из каналов реле — был включен. Нулевой провод — общий и для реле и для электрокрана, на слайде он подключен в тройной клеммник Wago, два других провода из него подключены к электрокрану и контакту N реле. Далее подключаем два провода — управляющие фазы, к выходам L1 и L2 — благодаря режиму интерлок, в один момент времени, активным может быть только один из них. Остается подключить входящую фазу на вход IN реле и система управления краном — собрана. Проверяем работу — первый канал теперь закрывает кран, второй канал открывает — причем если еще включен канал один, он автоматически выключается.

Выключатель

Напомню что данное реле позволяет использовать и обычный механический выключатель, причем он будет управлять реле и без интернет и wi-fi. Согласно штатной инструкции — подключаем вход выключателя к разъемому IN. Подключаем два провода на выходы выключателя. И соединяем их с управляющими контактами S1 и S2. Время работы

Еще один момент — питание на двигатель нужно подавать только для открытия или закрытия крана, постоянно это делать не нужно. Поэтому измеряем время нужное для его закрытия — около 17 секунд. Открытие происходит немного быстрее — около 15 секунд.

Датчик протечки

Для того чтобы зафиксировать факт протечки — нужен соответствующий сенсор. У Aqara есть и такой. На его нижней части находятся два контакта, если они замыкаются лужей вода — сенсор срабатывает.

Автоматизация

Для автоматического перекрытия крана создаем сценарий — условием которого служит обнаружение протечки. Действия — Включение питания на канал 1, который закрывает кран и через 20 секунд, с запасом, отключение питания. При желании — можно создать и второй сценарий — на открытие крана, по условию — протечка устранена, по тому же принципу но на второй канал. Хотя для перестраховки — открывать кран лучше только вручную. При попадании датчика протечки в лужу воды — срабатывает сценарий закрытия крана, mihome при этом шлет и уведомление на телефон. Если датчик вытереть насухо — срабатывает второй сценарий — на открытие крана.
