ЧПУ верстат фрезерний CNC Electric 3018 Pro CNC3018 GRBL DIY патрон ER11 цанга

Фрезерный станок с ЧПУ CNC 3018 Pro CNC3018 GRBL DIY, патрон ER11, цанга

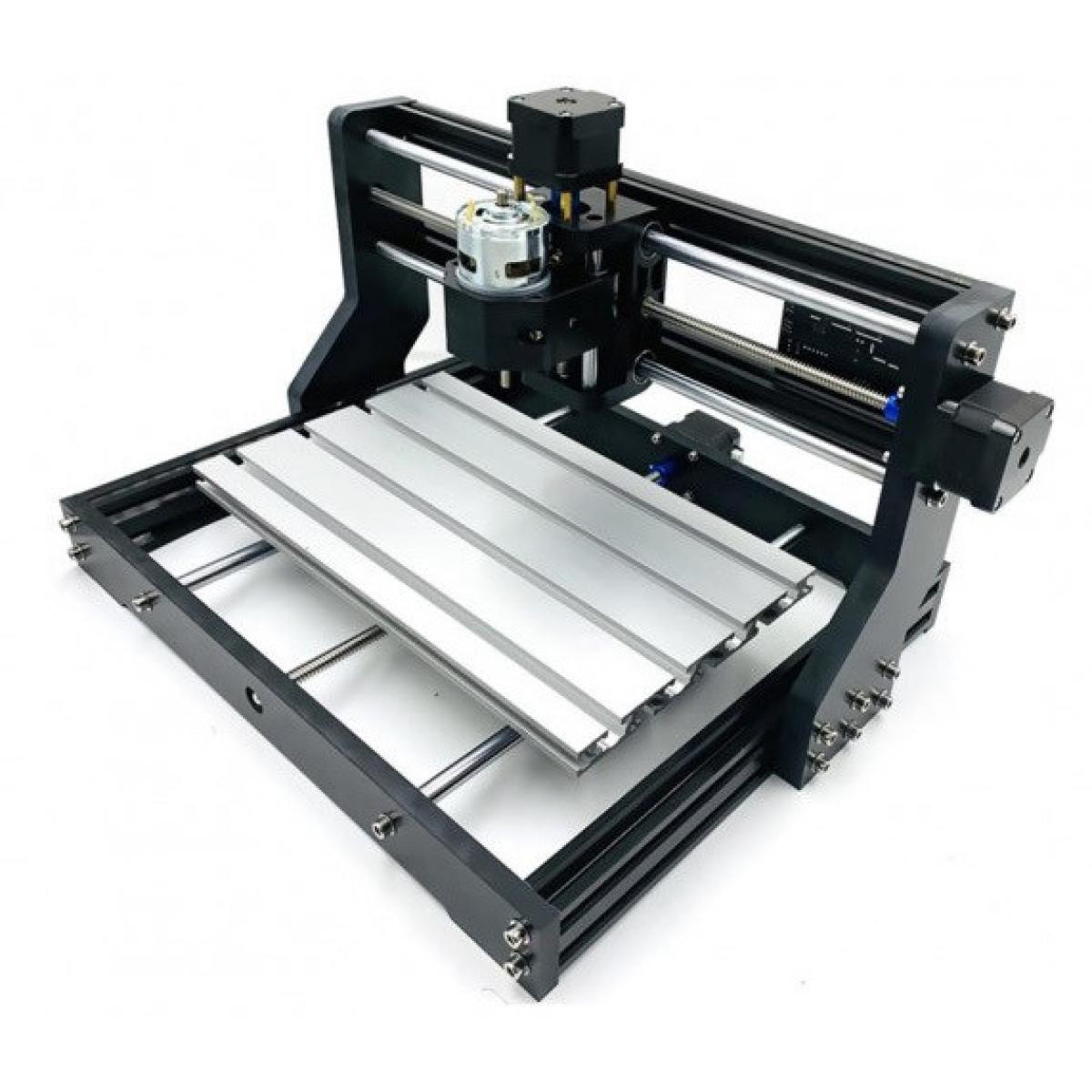

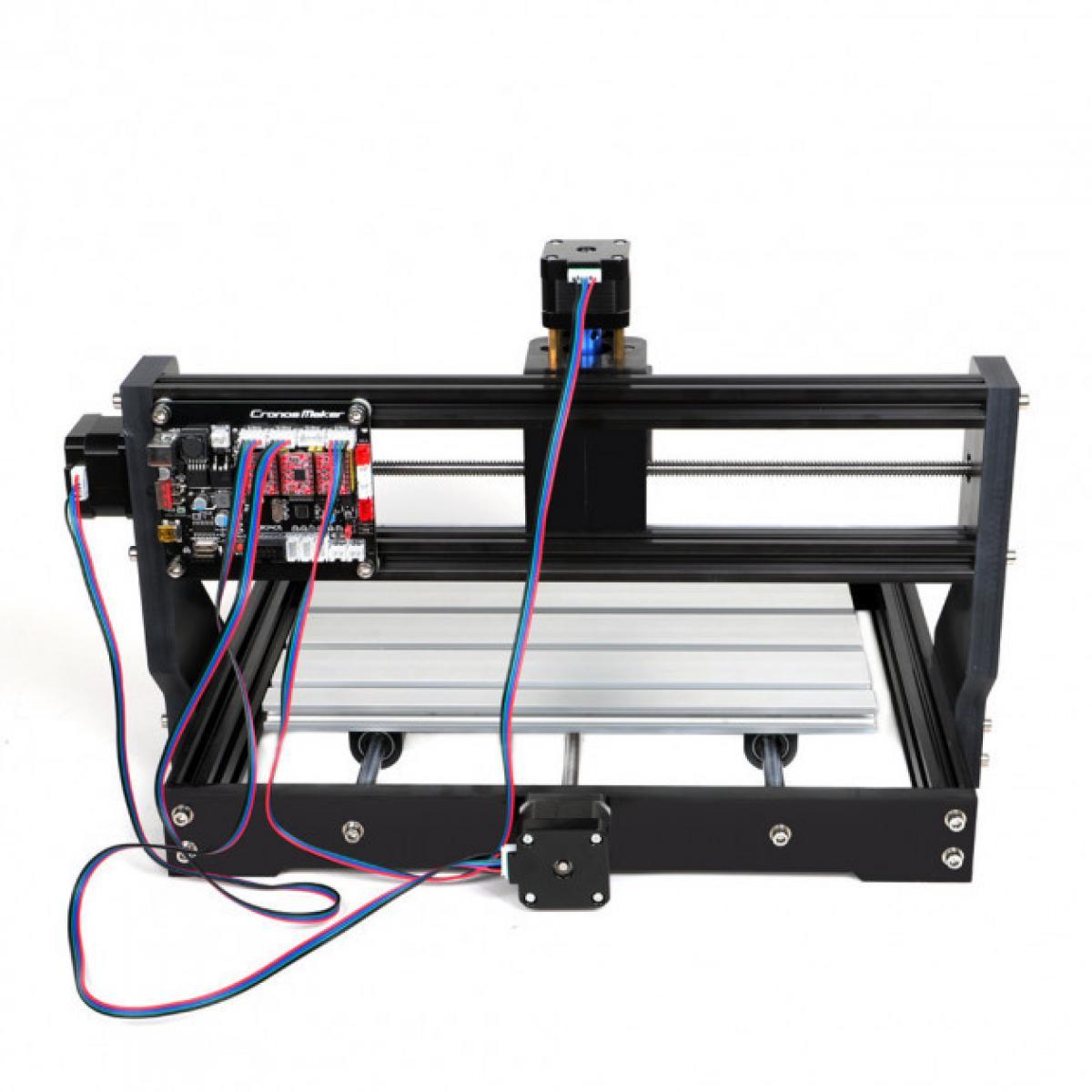

Фрезерно-гравировальный станок CNC 3018 Pro CNC3018 GRBL DIY - это обновленная модификация хорошо известного СNС 3018.

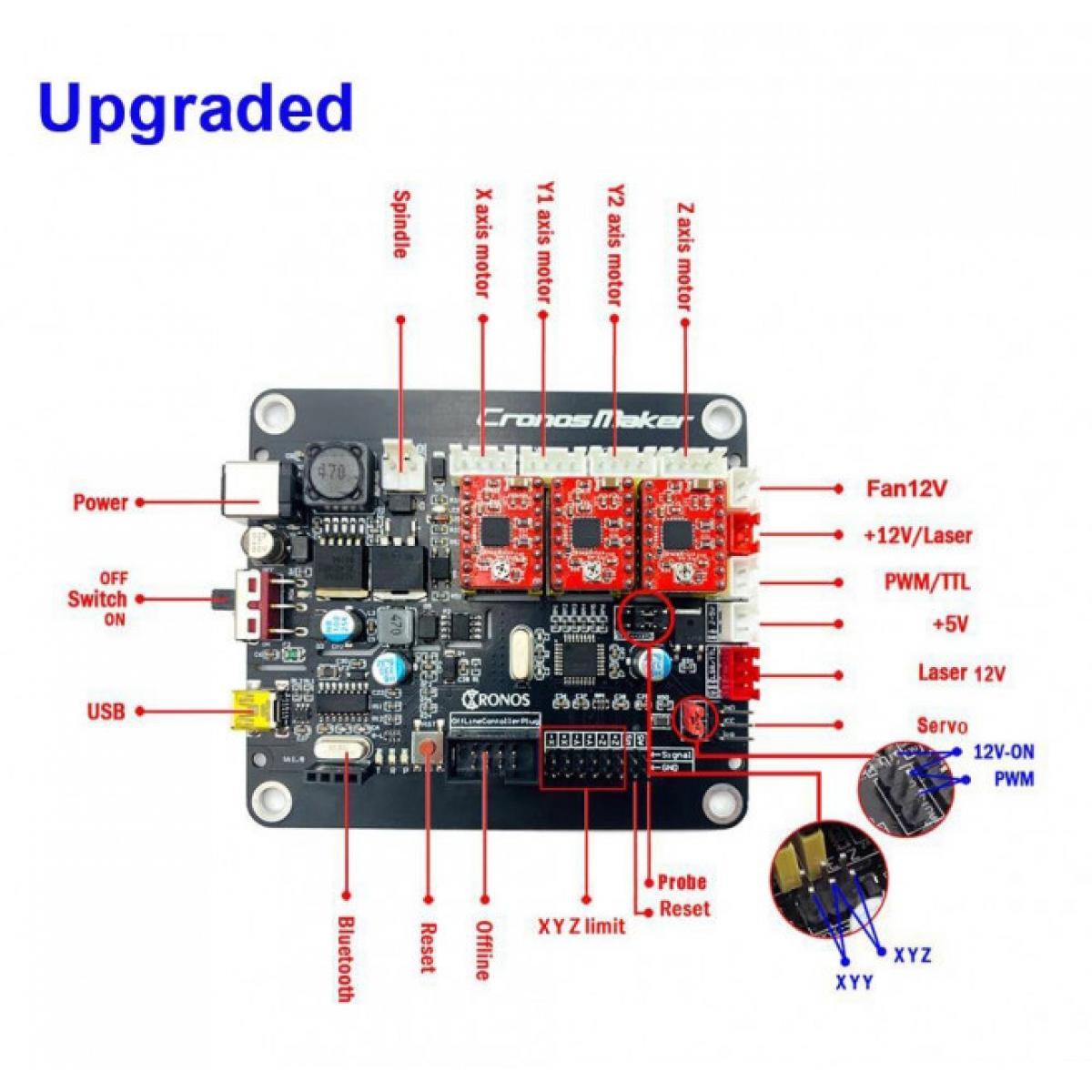

Плата управления с поддержкой оффлайн модуля позволяет работать со станком без подключения к компьютеру. Файл данных записывается на SD карту памяти. Все необходимые функции отображаются на LCD 1,8" дисплее. Кнопки управления позволяют произвести точно позиционирование шпинделя. В модуль интегрированы 3 драйвера A4988 (взаимозаменяемые с 8825) для прямого управления шаговыми двигателями. Модуль не входит в комплект поставки.

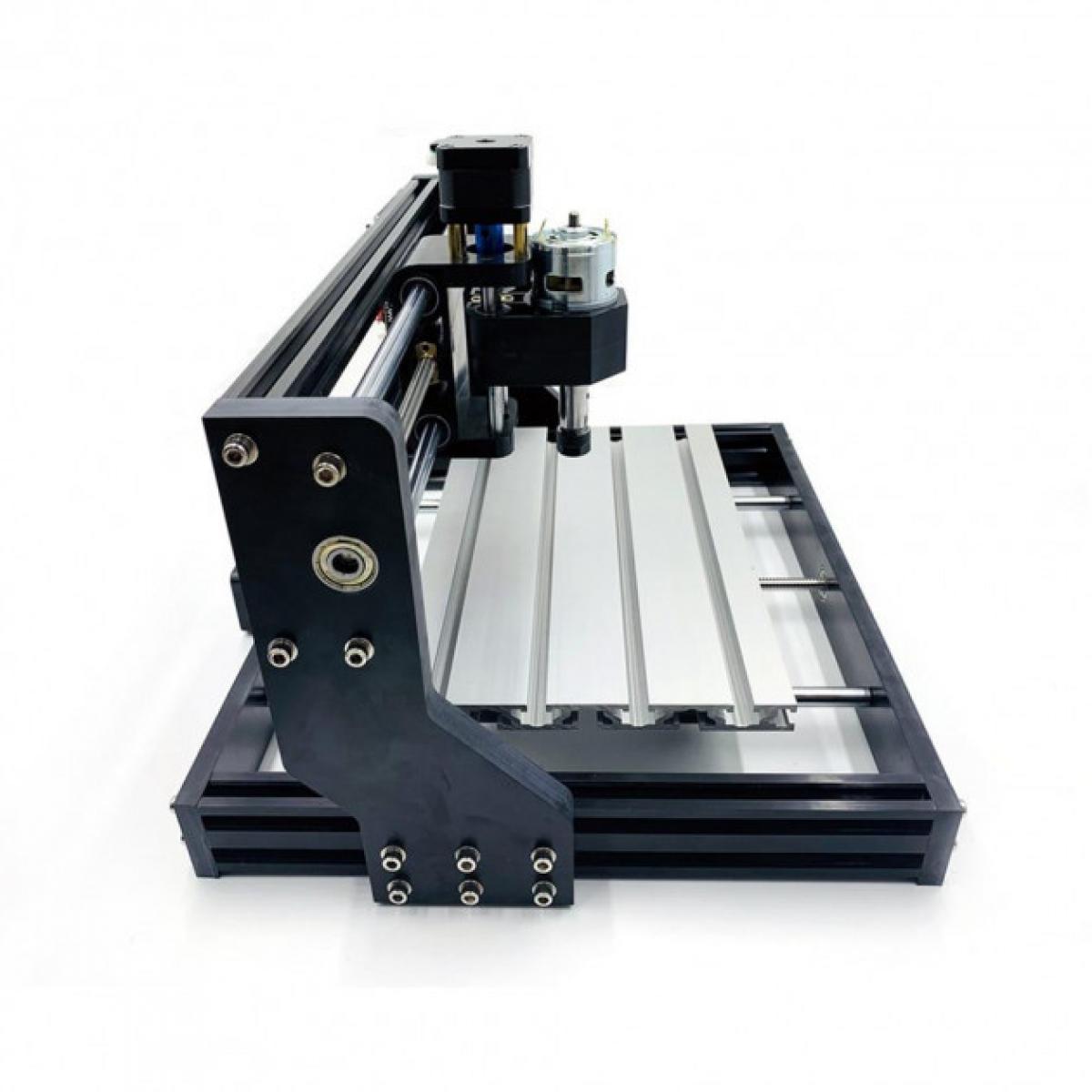

Конструкция станины сочетает в себе сразу несколько материалов: алюминий, бакелит и пластик. Вертикальные боковые стойки самые нагруженные и подверженные к боковым смещениям части. В данной модификации стойки существенно усилены. При обработке материалов твердых пород выдерживают более высокие осевые нагрузки в плоскостях ХY. К дополнительным преимуществам бакелита можно отнести: низкий коэффициент температурного расширения, антистатичен, не проводит электричество.

Все основные элементы станины уже имеют посадочные отверстия. Детали корпуса выполнены с максимальной точностью на ЧПУ станке. Таким образом, полностью исключаются возможные перекосы направляющих при ручной сборке. Чем точнее сборка, тем выше качество получаемого изделия.

Инструмент предназначен для резки и гравировки различных материалов: пластика, древесины, не твёрдого металла (алюминий, золото, свинец, серебро, олово), акрила, пвх, и прочего. Конструкция гравера позволяет устанавливать внешний лазерный модуль мощностью от 500 до 15000 мВт (не входит в комплект).

Подключение к компьютеру осуществляется через USB интерфейс, управление GRBL.

Гравер поставляется в виде комплекта для самостоятельной сборки.

ЧПУ фрезерный станок, характеристики:

• Варианты применения: Изготовление сувениров и наград, табличек и шильдиков, клише и печатей, печатных плат, ювелирное производство, быстрое прототипирование (изготовление моделей и мастер моделей), рекламное производство;
• Прошивка/ рабочее программное обеспечение: GRBL (на флешке в комплекте);
• Драйверы шаговых двигателей: А4988;
• Рабочая зона станка: 30 х 18 х 4.5 см;
• Шпиндель: модель 775, 24 В 10000 об/мин;
• Размер станка: 40 х 33 х 24 см;
• Вес: 8,5 кг.

Комплектация, фрезера ЧПУ:

• Плата управления GRBL 3.0 с тремя драйверами шаговых двигателей А4988;
• USB-кабель;
• Блок питания 24 В 5 А;

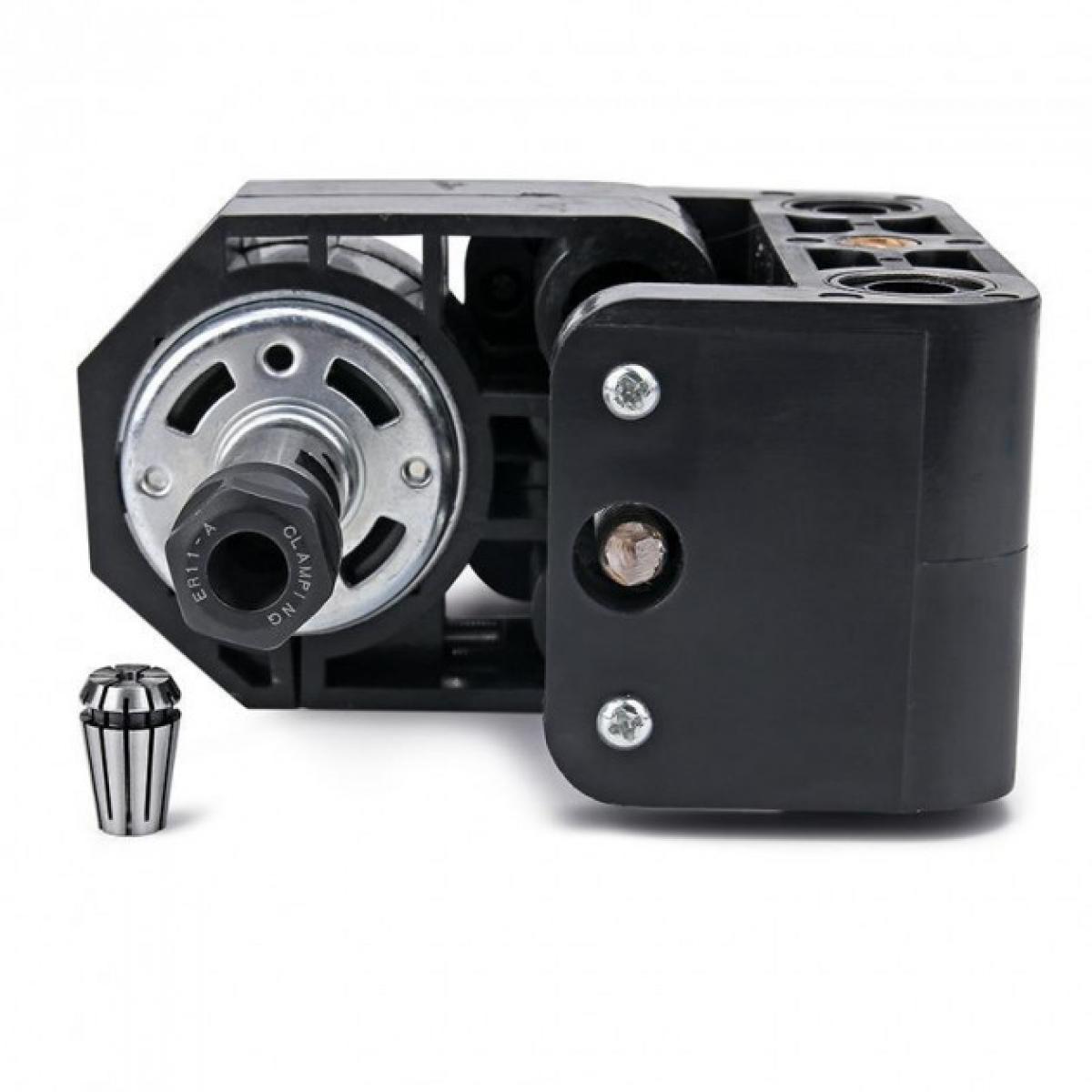

• Каретка-держатель со шпинделем;
• Патрон ER11;
• Цанга с внутренним диаметром 3 мм;
• 10 фрез-резцов 0.1 мм по дереву;
• Зажимы для фиксации заготовки — 4 шт;
• Шаговый двигатель NEMA17 - 3 шт;
• Стол рабочий алюминиевый 30 х 18 x 1.5 см с винтовым креплением деталей;
• Алюминиевый станочный профиль 2020 (20 х 20 мм) 36 см - 5 шт;
• Алюминиевый станочный профиль 2020 33 см — 2 шт;
• Алюминиевый станочный профиль 2020 22 см — 2 шт;
• Направляющий вал 10 мм 40 см — 2 шт;
• Направляющий вал 10 мм 33.5 см — 2 шт;
• Ходовой трапецеидальный вал 8 мм 32 см;
• Ходовой трапецеидальный вал 8 мм 40 см;
• Укрепляющие уголки;
• Уголки для профиля;
• Опоры валов;
• Опоры с подшипниками;
• Гайки для трапецеидальных винтов;
• Т-образные гайки;
• Винты;
• Шайбы;
• Кабели для подключения двигателей.
