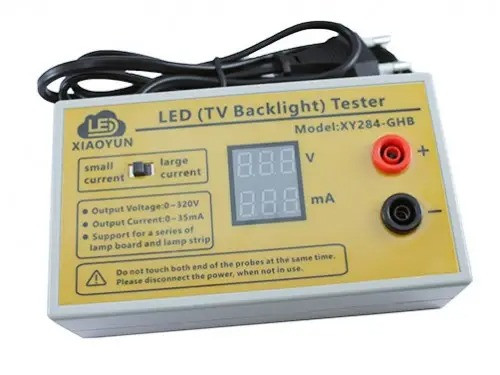

Тестер світлодіодів підсвічування ЖК XYG ТВ XY284-GHB автоматичний 0-320В

Тестер светодиодов, подсветки ЖК ТВ XY284-GHB автоматический, 0-320В

Тестер XY284-GHB используется для проверки светодиодных LED панелей, LED планок, отдельных светодиодов подсветки жидкокристаллических матриц мониторов и телевизоров. Также есть возможность проверки LED панелей и LED планок без разборки матрицы.

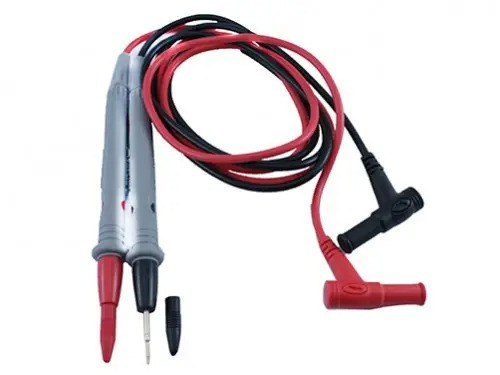

Для использования тестера нужно подключить щупы, которые входят в комплектацию, в гнезда, обозначенные «+» и «–». Красный щуп нужно подключить в гнездо «+», черный щуп в гнездо «–». После подключения щупов с пробников нужно снять защитные кембрики. Длина проводов щупов составляет 90 см, длина щупов 15 см, длина пробников щупов 22 мм.

Питание тестера может осуществляться от бытовой электросети переменного тока с напряжением 220 В. Напряжение питания может варьироваться от 85 до 265 В переменного тока. Длина шнура питания составляет 1 м, на конце шнура евровилка.

Красный и черный щупы нельзя замыкать между собой т.к. образуется короткое замыкание.

После включения напряжения питания включаться два 3-х разрядных 7-сегментных индикатора, которые обозначены V (текущее выходное напряжение) и mA (текущий выходной ток). К тестеру нельзя подключать нагрузку пока на индикаторе V не стабилизируется значение выходного напряжение в границах 315 – 320 В.

Ввиду высокого выходного напряжения нельзя одновременно браться руками за пробники красного и черного щупа, чтобы избежать удара током.

Тестер оснащен двухпозиционным переключателем с позициями small current и large current. Позиция переключателя указывает на максимальный выходной ток тестера. Рекомендуется применять позицию small current при проверке LED планок или отдельных светодиодов, а позицию large current при проверке LED панелей.

Не рекомендуется включать LED панели, LED планки и отдельные светодиоды в реверсном направлении, особенно при позиции переключателя large current.

Характеристики тестера XY284-GHB:

• Напряжение питания: 85 – 265 В переменного тока;
• Длина шнура питания: 1 м;
• Выходное напряжение тестера: 0 – 320 В;
• Выходной ток тестера: 0 – 35 мА;
• Щупы: CAT III 1000 В 20 А;
• Длина проводов щупов: 90 см;
• Длина щупов: 15 см;
• Длина пробников щупов: 22 мм;
• Размеры тестера: 140 х 80 х 40 мм;
• Вес комплекта: 366 г.

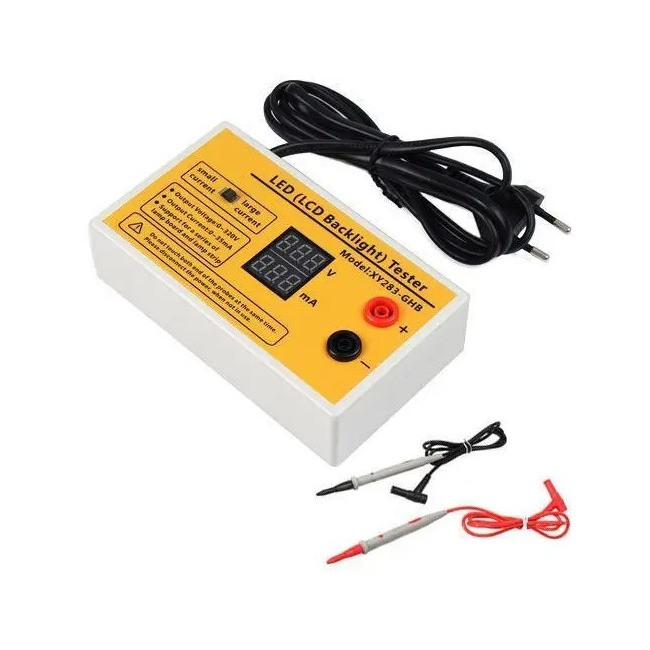

Комплектация:

• Тестер;
• Щуп CAT III 1000 В 20 А – 2шт.;
• Руководство пользователя на английском языке.
