Генератор сигналів двоканальний DDC DDS JUNTEK JDS6600-60M 60МГц

Генератор сигналов двухканальный DDS JUNTEK JDS6600-60M 60МГц

Функциональный двухканальный DDS JUNTEK JDS6600-60M 60МГц предназначен для получения стабильного сигнала с низким уровнем искажений.

Используется в качестве образцового источника сигнала для проверки различных устройств, а также для настройки (ремонта, анализа) схем и приборов. Обладают высокими эксплуатационными и техническими характеристики благодаря использованию технологии прямого цифрового синтеза сигнала DDS.

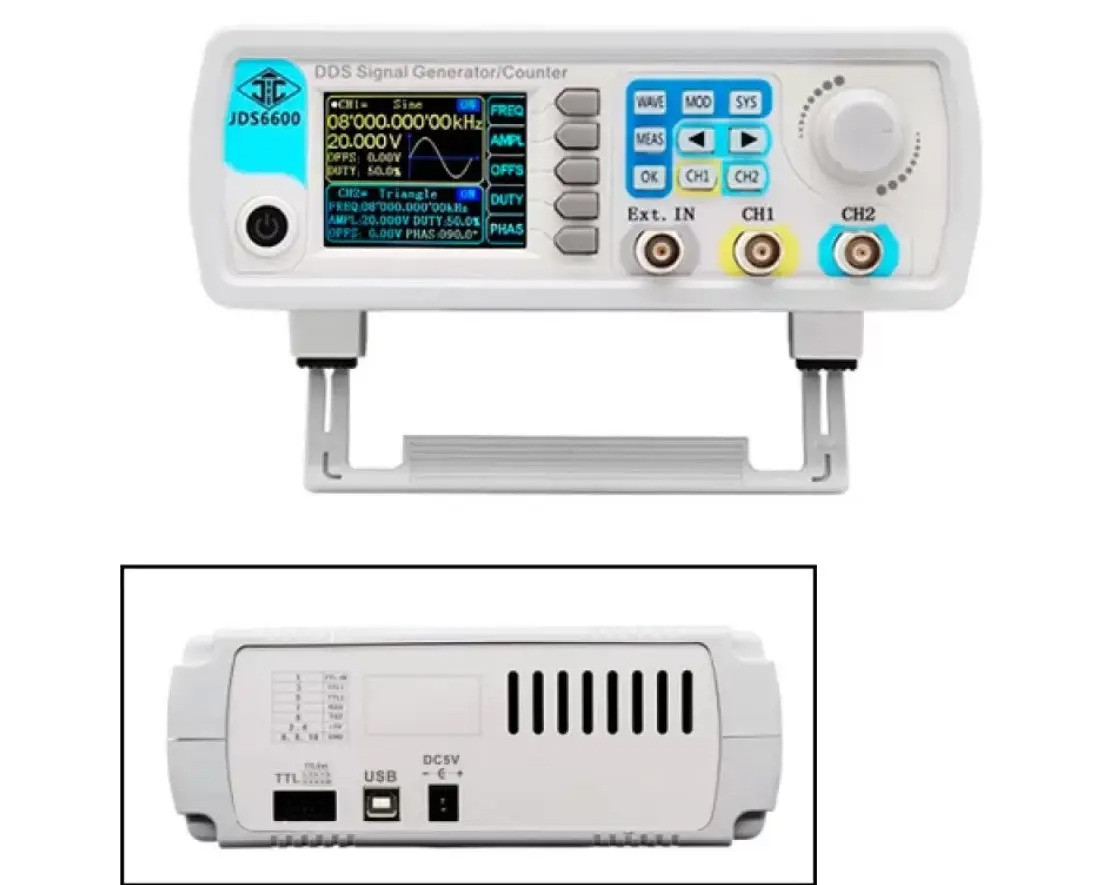

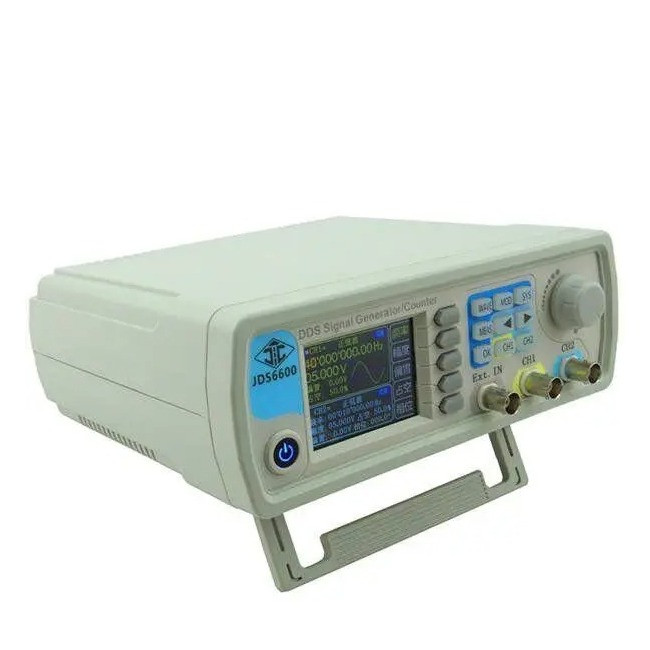

Генератор выполнен в простом приборном пластиковом корпусе скромных размеров. На передней панели имеется небольшой, но четкий ЖК-дисплей диагональю 2,4 дюйма, на котором отображаются все настройки, несколько кнопок управления, поворотная ручка энкодера и три гнезда BNC, два выхода и вход для счетчика частоты, который также установлен. Следовательно, устройство может генерировать два выходных сигнала, которые могут быть установлены независимо друг от друга или в паре. Напряжение питания подается от сетевого адаптера.

Отличительной чертой генераторов данного типа является высокая точность, стабильность амплитуды, и низкий уровень собственных шумов. Дискретность установки частоты - 0,01 мкГц, максимальная частота выходного сигнала может достигать 60 МГц. Также генератор оснащен функцией частотомера с полосой до 100 МГц. Обеспечивает линейное и логарифмическое «свипирование», и многое другое.

К функциональным особенностям генераторов стоит также отнести независимую работу с каналами, функцию копирования формы сигнала и сдвига фазы. Функция Sweep, позволяет задавать параметры качающегося генератора и форму генерируемого сигнала. При необходимости синхронизации с внешним источником сигнала и опорной частоты генератор оснащён внешним входом и интерфейсом TTL. USB интерфейс обеспечивает подключение прибора к ПК для управления и передачи данных.

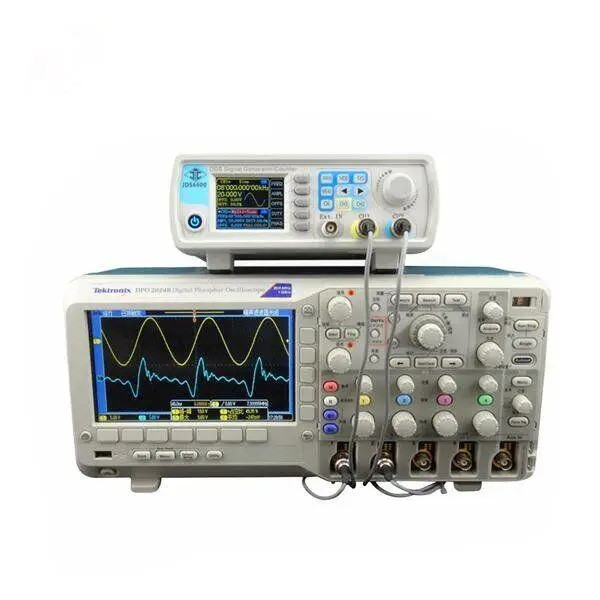

Диапазон частот и амплитуд достаточен для использования как начинающим радиолюбителям, так и профессионалам. Прибор можно использовать как калибровочный для поверки других устройств (частотомеров в мультиметрах или соответствия амплитуды и частоты в показаниях осциллографа). Будет полезным для настройки или снятия амплитудно-частотных характеристик (АЧХ) при ремонте или разработке акустики (усилителей). Возможно использования как генератора тактовых сигналов для цифровых систем для разработки или ремонта (компьютеры телефоны и прочая техника).

Характеристики генератора сигналов двухканального DDS JUNTEK JDS6600-60M:

• Технология прямой выборки DDS: разрешение: 14 бит, скорость: 250 мегавыборок/с, память: 8192 точек
• Цветной 2.4" ЖК-дисплей, разрешение 320х240, одновременное отображение каналов CH1 и CH2
• Модуляция: AM, FM, PM, ASK, FSK, PSK
• До 97 групп функций/сигналов произвольной формы (33 предустановленных и 64 пользовательских)
• Диапазон частот: до 60 МГц (синусоида), до 25 МГц (меандр), до 10 МГц (треугольник, импульс, TTL/CMOS, сигнал произвольной формы)
• Амплитуда: <10 МГц - 20 В, 10~20 МГц - 10 В, больше 20 МГц - 5 В
• Разрешение по частоте: 1 мкГц
• Смещение: +/- 10 В, разрешение 0.01 В
• Выходной импеданс: 50±10% Ом
• Встроенный частотомер: от 0.01 Гц до 100 МГц
• Интерфейсы: USB, TTL
• Питание: от сети 220 В
• Размер: 20 х 20 х 9 см
• Вес: 0.6 кг

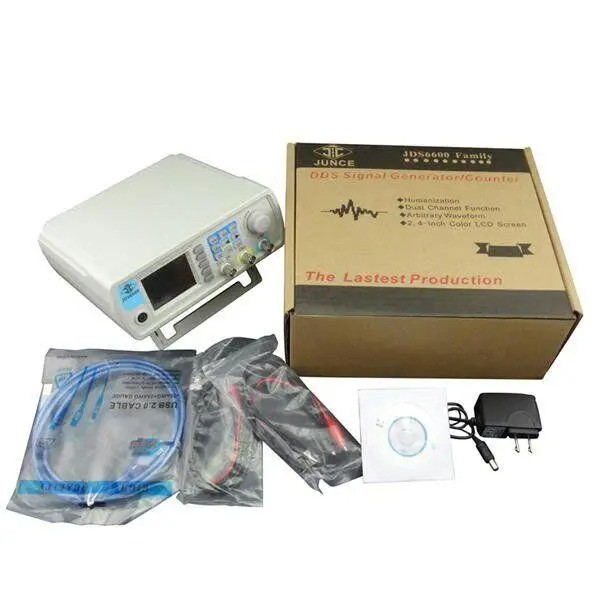

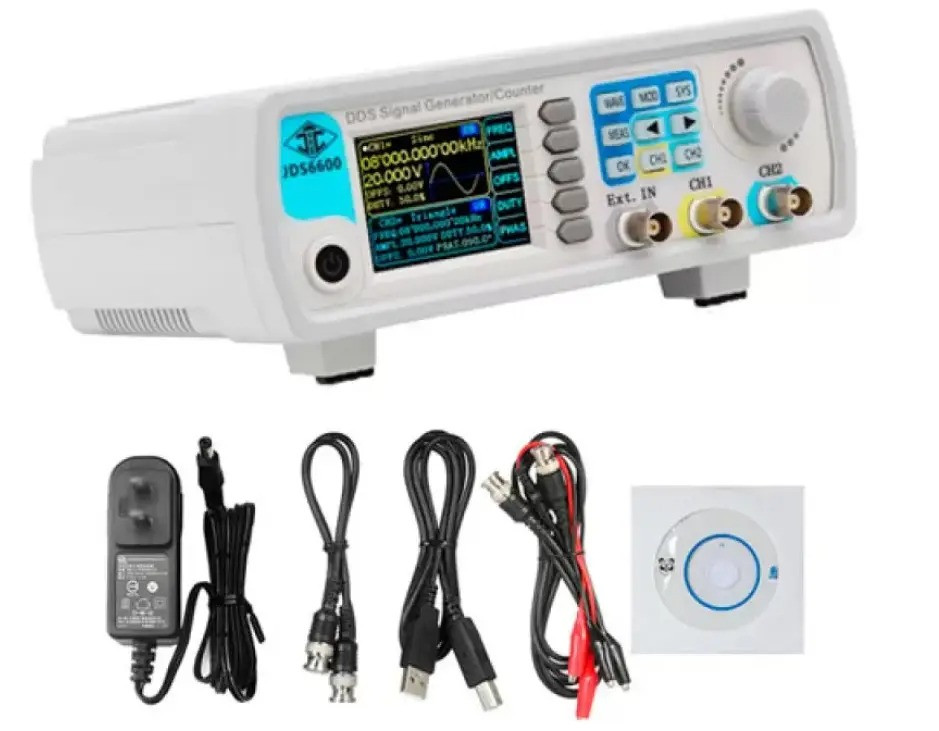

Комплектация:

• Генератор
• Кабель питания
• USB-кабель
• BNC-кабель
• Кабель BNC-крокодилы – 2 шт
• Диск с ПО
