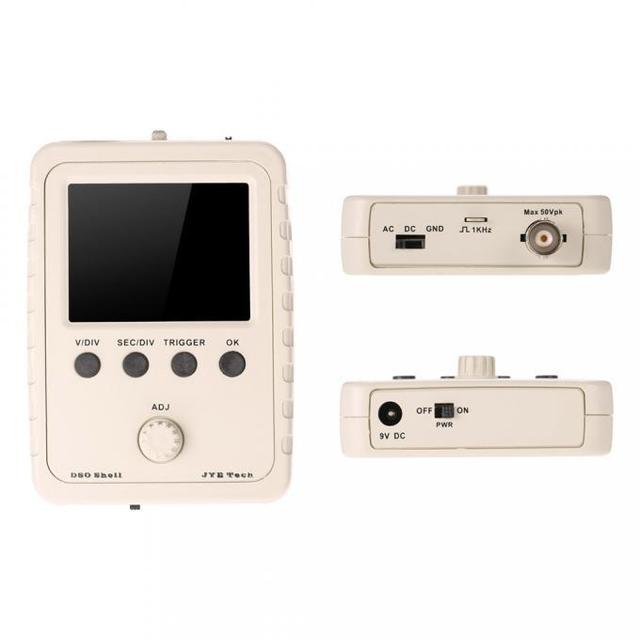

Осцилограф набір для збирання DSO Shell Бежевий (005677)

Осциллограф набор для сборки DSO Shell

Набор для сборки осциллографа на базе контроллера ARM Cortex-M3 (STM32F103C8) с TFT дисплеем 2.4 дюйма. В результате сборки Вы получите простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала,  частоту, период, ширину импульса и пр.  Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор как для новичков так и для опытных энтузиастов.

Особенности:

• Микроконтроллер:  ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовый TFT
• Возможность расширения возможностей: может использоваться как милливольтметр, даталоггер
• Синхронизация: ручная, автоматическая и триггерная
• Дополнительные функции: замораживание изображения сигнала
• Тестовый сигнал: меандр 1 Гц/3.3
• Отображение параметров сигнала: на дисплее
• Функция запоминания формы сигнала: есть

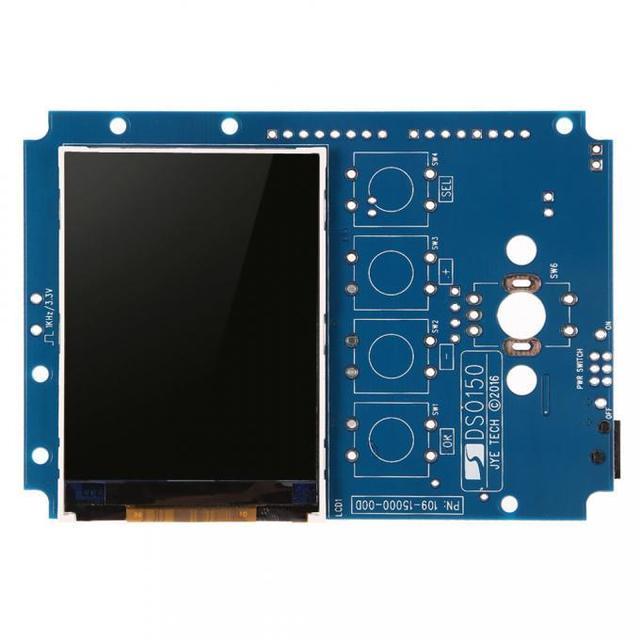

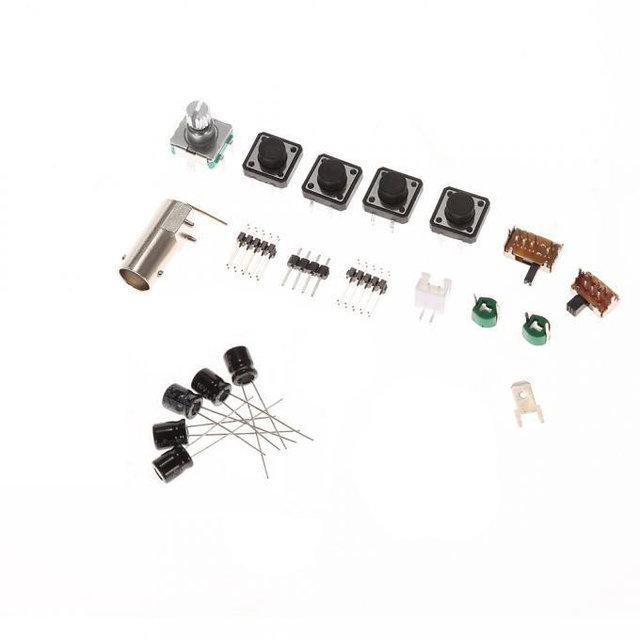

• SMD детали уже распаяны, осталось запаять только крупные детали (см. фото)

Технические характеристики:

• Максимальная частота дискретизации: 1 MSa/s
• Точность: 12 бит
• Размер буфера выборки : 1024 байт
• Аналоговая полоса пропускания: 0-200 кГц
• Вертикальная чувствительность: 5мВ/дел - 20В/дел
• Входное сопротивление: 1MΩ/20pF
• Максимальное входное напряжение: 50Vpp (делитель 1: 1)
• Диапазон развертки: 10мкс/дел-500 сек/дел
• Напряжение питания: 9 В постоянного тока (от 8 до 10В)

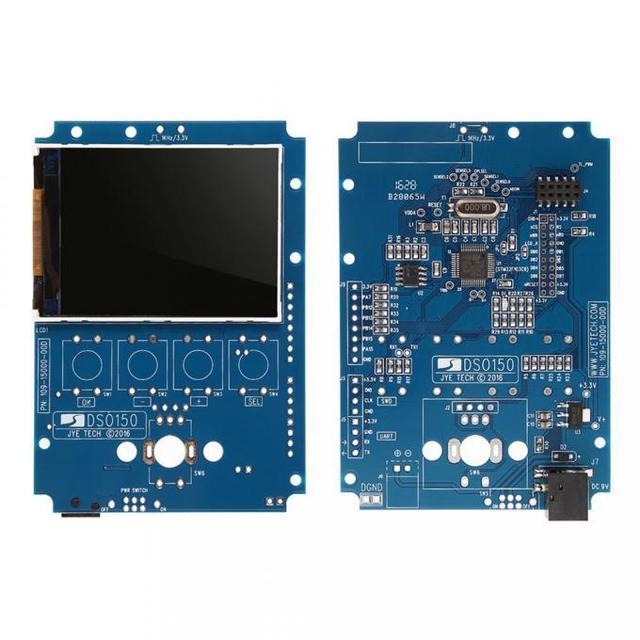

• Размеры основной платы: 94 * 65 мм
• Размеры аналоговой платы: 65 * 47 мм
• Размеры экрана: 52 * 40 мм
• Размер: 105 * 75 * 22 мм
• Вес: 100 г

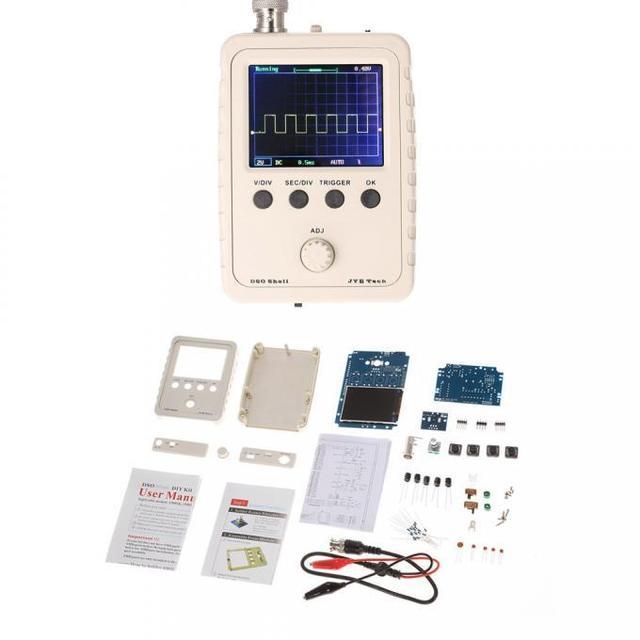

Комплектация:

• Комплект для сборки цифрового осциллографа DSO Shell
• Щуп

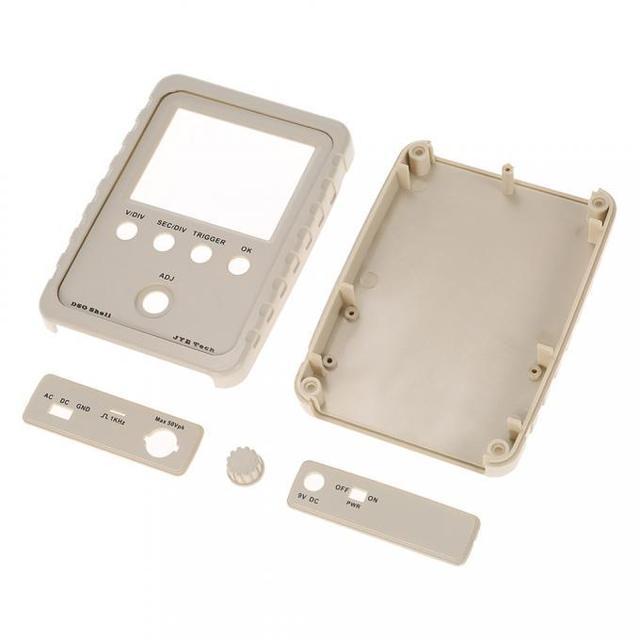

• Пластмассовый корпус
• Руководство пользователя (на английском языке
