Драйвер крокового двигуна 10-35В Arduino TB6560

Драйвер шагового двигателя 10-35В Arduino TB6560

Шаговый двигатель – это электромеханическое устройство, которое преобразует электрические импульсы в дискретные механические угловые перемещения (шаги) ротора.

Для полноценной роботы различных режимов шагового двигателя необходимо иметь соответствующий драйвер. Драйвер шагового двигателя представляет собой устройство, которое устанавливает режимы работы шагового двигателя, такие как угол поворота, направление движения.

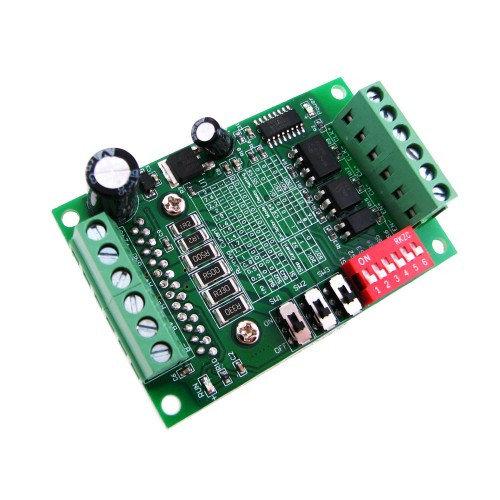

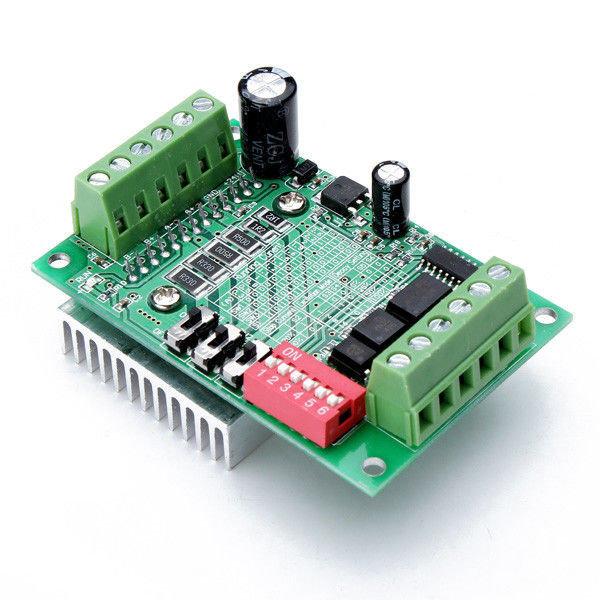

Данный драйвер TB6560 предназначен для управления двухфазными шаговыми двигателями типа NEMA17 – NEMA23 с максимальным током фазы до 3А. Широко используется в системах числового программного управления (ЧПУ). Идеален для двух- или четырехфазных двигателей с 4 или 6 проводами и размером фланца 42 или 57 мм. Напряжение питания: 10-35В, рекомендуется использовать импульсный 24В.

Характеристики:

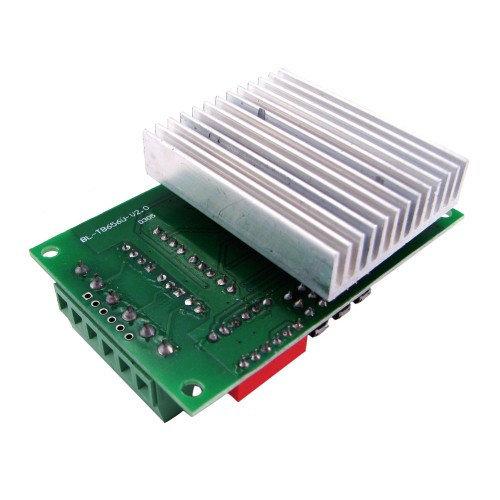

• модель: BL-TB6560-V2.0;
• собран на микросхеме Toshiba TB6560AHQ;
• напряжения питания: от 10 до 35 В;
• возможность установки шага: от 1 до 1/16 от максимального шага;
• температура эксплуатации: -10 - 45° С;
• защита от перегрева;
• максимальный выходной ток: 3А (3.5 А пиковое значение);
• размеры платы: 75х50 мм;
• габариты: 75х50х35 мм
