Реле бездротовий контактор Arduino 1-канальний Спартак CHJ-15

Arduino реле контактор беспроводное 1-канальное Спартак CHJ-15

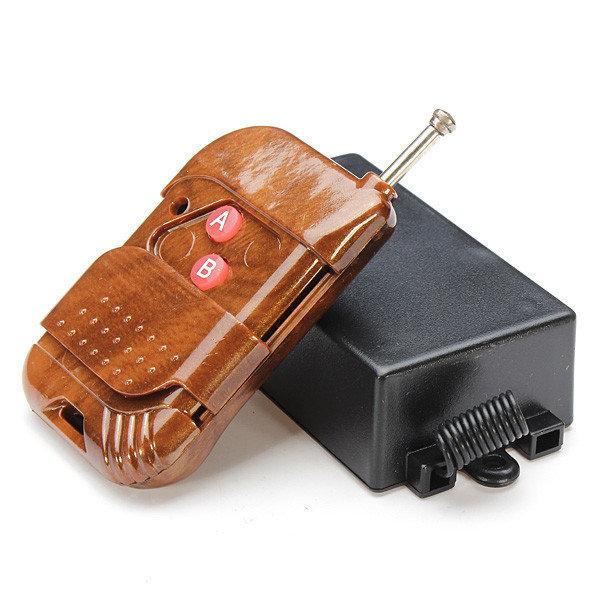

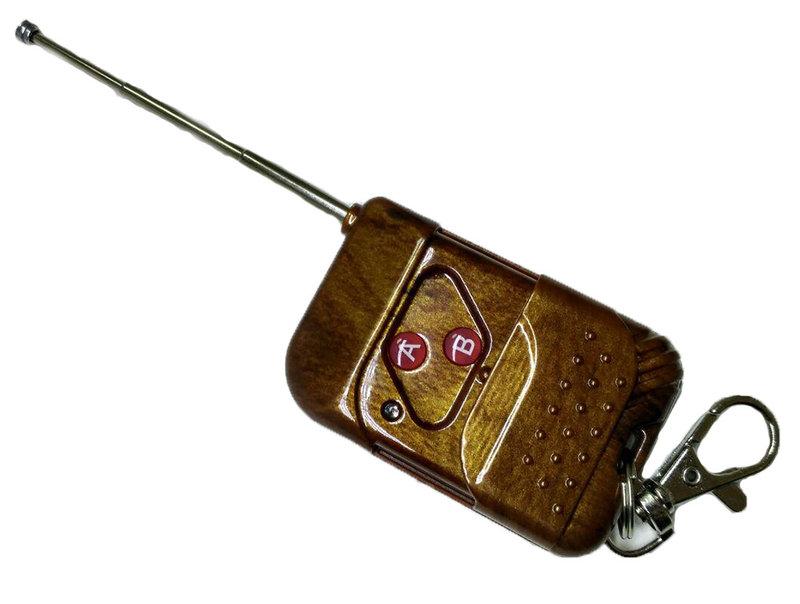

1-канальное беспроводное реле 12 В, используется для управления освещением, двигателем, дверьми или воротами, домашней электроникой на расстоянии с помощью компактного пульта дистанционного управления с одной кнопкой под крышкой и выдвижной телескопической антенной. При нажатии кнопки на пульте загорается красный светодиод. Реле отлично подходит для микроконтроллеров, в том числе Arduino.

Модуль выполнен в небольшом пластиковом корпусе черного цвета, в виде коробочки состоящей из двух соединенных створок c защелками, они легко открываются без применения инструментов. Сверху и снизу имеются отверстия для проводов.

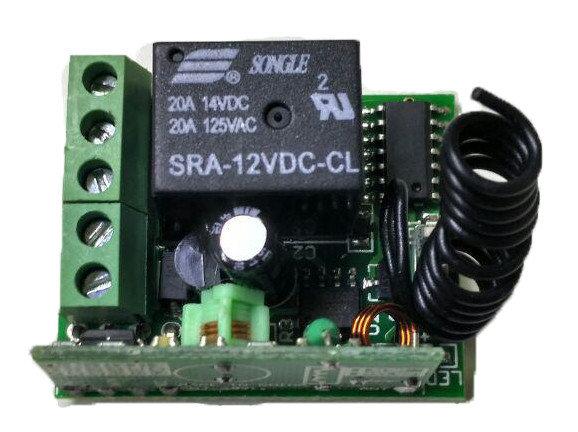

Перед началом подключения, для удобства, модуль можно вынуть из корпуса. Затем нужно подключить к выводам модуля +12V и GND питание 12В постоянного тока. Во время нажатия кнопки на пульте на плате загорается красный светодиод LED и реле срабатывает. Также на плате установлена кнопка для присоединения новых брелоков или обнуления имеющихся. Присоединение пультов происходит покнопочно, т.е. каждая кнопка отдельно. Для присоединения пульта нужно нажать на кнопку, обозначенную на плате реле K1, после чего загорится красный светодиод LED. Затем нужно нажать кнопку на пульте, после чего светодиод LED мигнет и через несколько секунд погаснет - это означает, что кнопка присоединена.

По умолчанию реле работает в режиме фиксации, т.е. нажали кнопку - реле включилось, нажали второй раз – выключилось.

Также реле можно настроить в условный режим коммутации, когда каждая последующая команда выключает предыдущую команду. Для этого нужно соединить с реле две или больше кнопок пульта.

Для подключения коммутируемых приборов к реле на плате установлено три клеммы с винтовыми зажимами, обозначенные: NC, COM, NO. При выключенном питании в реле замкнуты контакты NC – COM. Когда реле включено замкнуты контакты COM – NO.

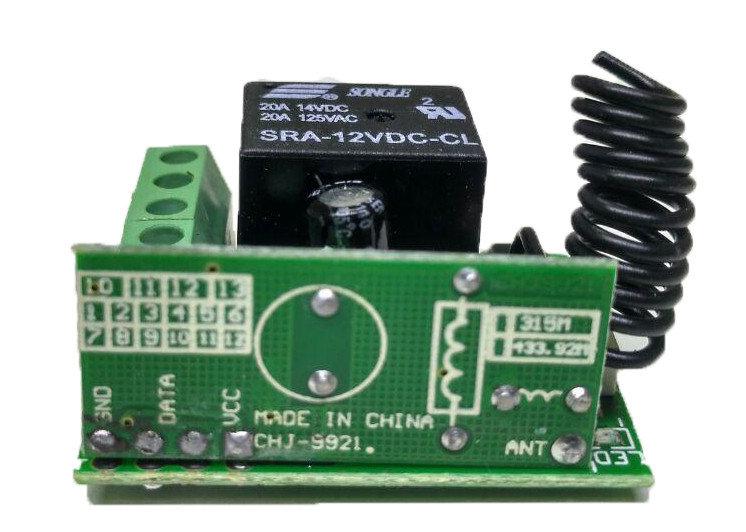

Для получения сигналов от пульта ДУ используется радио модуль, который работает на частоте 315 MГц.

Характеристики:

• модель: CHJ-15;
• напряжение питания: DC 12В;
• рабочая частота: 315 МГц;
• максимальное коммутируемое напряжение: AC 250В, DC 30В;
• максимальная коммутируемая мощность: AC 2500Вт, DC 280Вт;
• дальность работы пульта: до 100 метров на полностью открытом пространстве (в помещении результат будет значительно меньшим);
• количество каналов: 1;
• количество кнопок на пульте ДУ: 2;
• размеры корпуса реле: 42 х 41 х 26 мм;
• размер платы реле: 35 х 31 мм;
• размеры пульта: 63 х 39 х 14 мм;
• длина антенны: 48 мм;
• вес модуля реле: 30 г;
• вес комплекта: 64 г.
