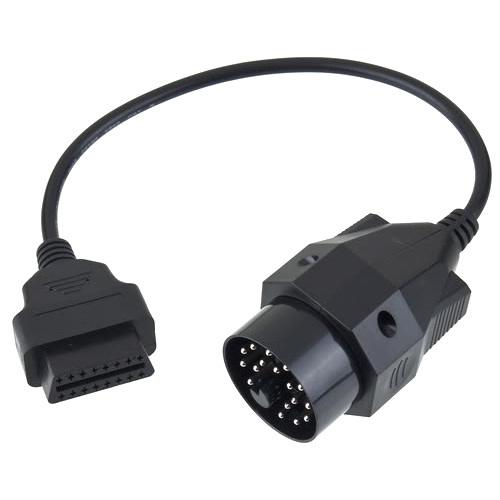

Переходник с OBD2 16pin мама на BMW 20pin папа

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки BMW, имеющим старый 20-ти контактный разъем.

1 - TD - сигнал тахометра;
2 - CAN High - линия диагностики, протокол CAN;
3 - CAN Low - линия диагностики, протокол CAN;
4 - Screen - экран линии диагностики, протокол CAN;
5 - не используется;
6 - Speed - сигнал спидометра;
7 - Service Interval - линия сброса сервисных интервалов;
8 - компрессор;
9 - задержка компрессора;
10 - Auxiliary fan;
11 - не используется;
12 - 61 (D+) - лампа зарядки;
13 - не используется;
14 - 30 - (+) аккумулятора;
15 - RXD (L-Line) - линия диагностики, прием;
16 - 15S - (+) при включенном зажигании;
17 - TXD II (K-Line) - линия диагностики, передача (в автомобилях с 4-х цилиндровыми бензиновыми двигателями);
18 - PGSP - линия программирования;
19 - 31 - масса;
20 - TXD (K-Line) - линия диагностики, передача.
В зависимости от модели автомобиля некоторые контакты могут не использоваться или иметь другие функции.

1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю BMW: 20-пиновый разъем типа папа;
подключения к диагностическому сканеру: 16-пиновый разъем типа мама;
длина кабеля: 26 см;
длина переходника (вместе с разъемами): 41 см;
вес: 129 г;
цвет: черный.
