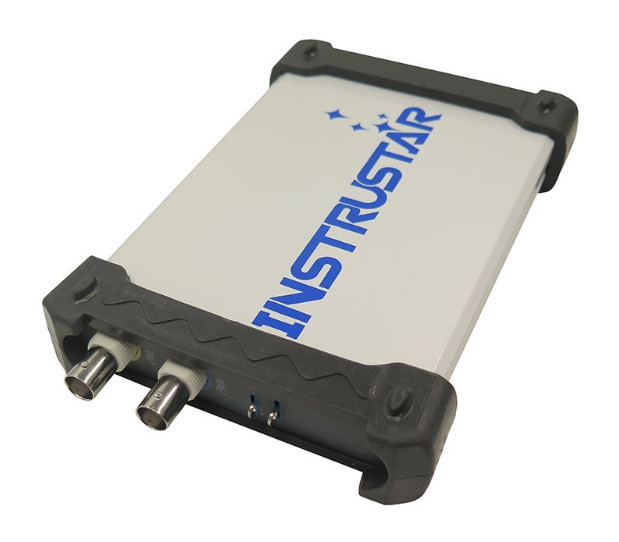

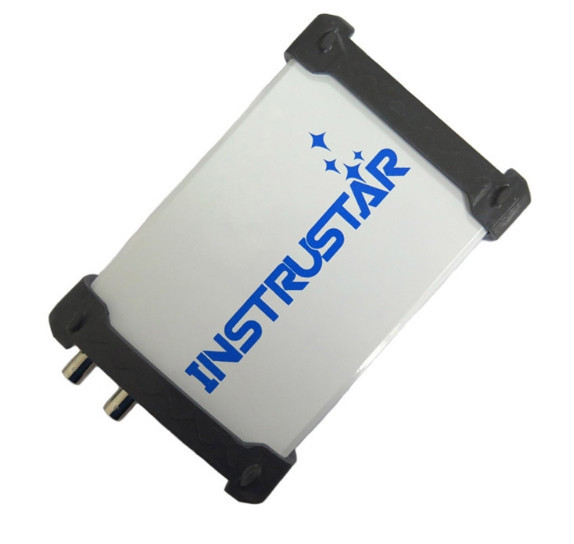

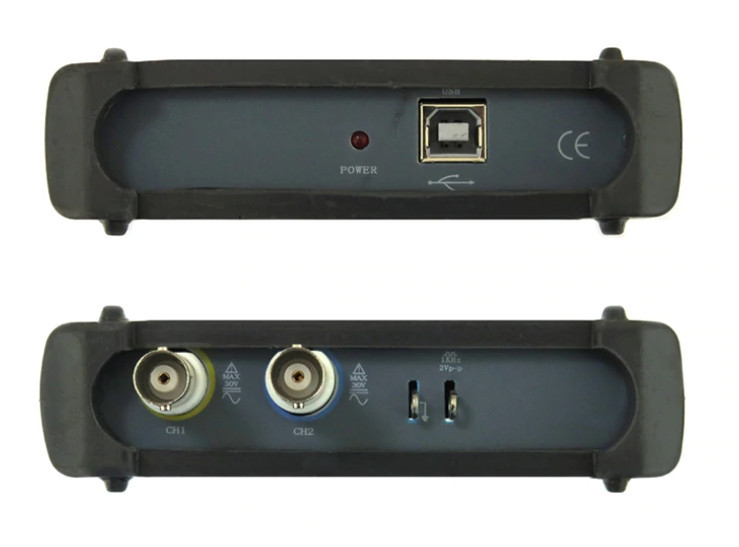

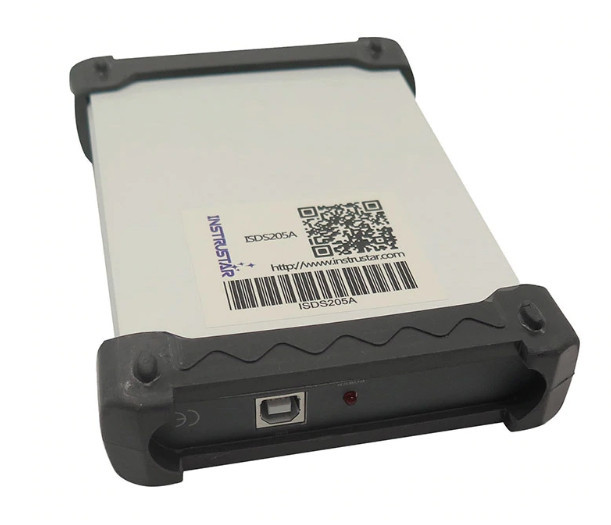

Осциллограф USB приставка INSTRUSTAR DS 205A 2канала 20МГц 48МС/с

Описание

2-х канальный осциллограф ISDS205A  - применяетя для обучения, ремонта электронного оборудования, исследования проектируемых схем, контроля работы электронных блоков, анализа различных сигналов. Может использоваться, как осциллограф, прямой цифровой синтезатор, анализатор спектра, самописец, логический анализатор.

Питание осциллографа ISDS205A осуществляется от USB порта компьютера. Внешнее питание не требуется

Характеристики:

• производитель: INSTRUSTAR;

• модель: ISDS205A;

• количество каналов: 2;

• сопротивление: 1Мом 25 пФ;

• тип входного сигнала: переменный ток/постоянный ток;

• разрешение по вертикали: 8 бит;

• диапазон усиления: -6 – 6 В (пробник X1), -60 – 60 В (пробник X10);

• точность по вертикали: 3%;

• диапазон временной развертки: 1 нс – 20 с;

• защита входа: диодная, пиковое напряжение 50 В;

• автонастройка: в диапазоне 10 Гц – 20 МГц;

• режимы синхронизации: авто, нормальная, однокартная;

• способы синхронизации: передний фронт, задний фронт;

• размер буфера: 1 мегабайт на канал;

• математические функции: сложение, вычитание, умножение;

• пропускная способность: 20 МГц;

• частота дискретизации: 48 MS/s;

• отображение осциллограмм: X,Y-T/X-Y;

• cохранение осциллограмм в форматах: BMP или в файлах MS Excel;

• алгоритм: быстрое преобразование Фурье (18 окон), корреляция, спектральная функция;

• поддержка фильтров: КИХ и БИХ;

• выборка: 1 канал - 1 КГц ~ 24 МГц, 2 канал - 1 КГц ~ 16 МГц;

• размер осциллографа: 150 х 100 х 30 мм;

• размер упаковки: 205 х 145 х 60 мм;

• вес комплекта: 620 г.

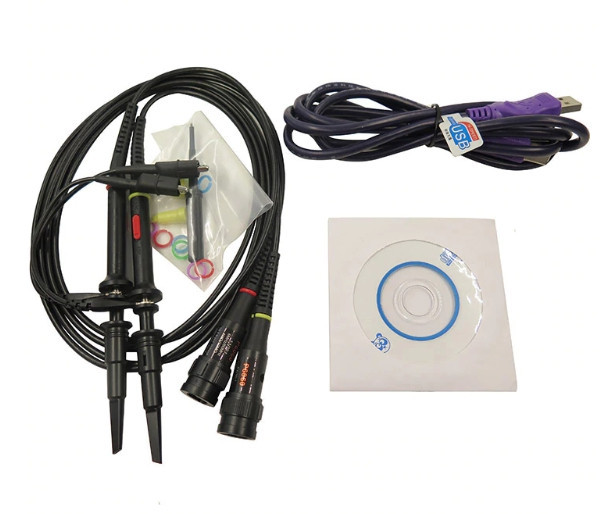

• Комплект поставки:

• 2-х канальный осциллограф ISDS205A 20Мгц, 48МСс в заводской упаковке;

• кабель USB ;

• щупы – 2 шт. + спецификацмя;

• маркировочные кольца;

• установочная втулка

• отвертка;

• CD диск с драйверами и программным обеспечением;

• руководство пользователя.
