Электромагнитный замок YLI Electronic YM-180 с монтажным уголком

Описание электромагнитный замок YLI Electronic YM-180 с монтажным уголком

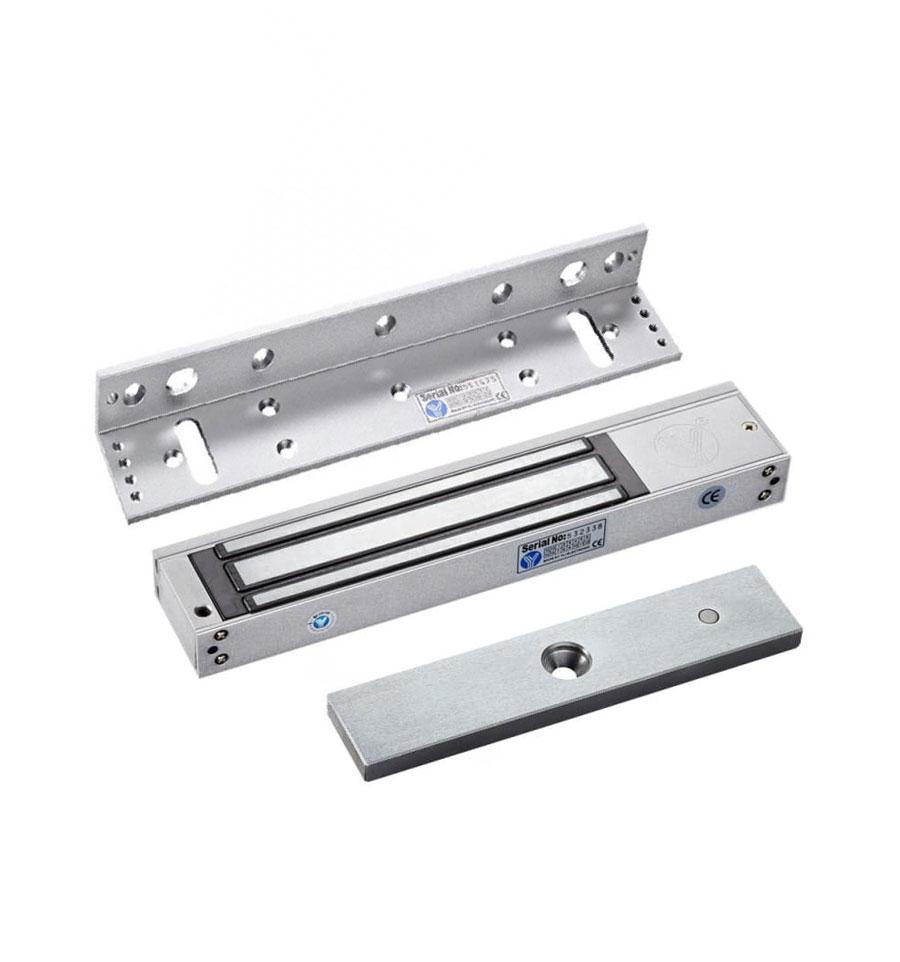

Комплект, состоящий из электромагнитного замка YM-180 с силой удержания до 180 кг на разрыв и уголка монтажного MBK-180L. Комплект предназначен для внутренней установки на узкие тяжелые металлические, металлопластиковые, деревянные двери.

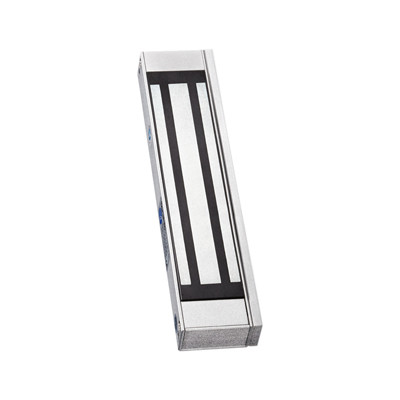

Электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC 12 В) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

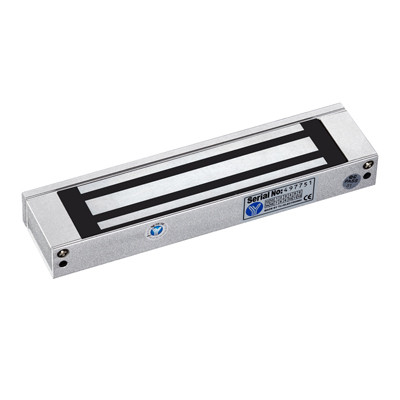

Технические характеристики электромагнитного замка YM-180:

• Сила удержания: 180 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC 12 В
• Потребление: DC 12 В / 300 мА

Размеры:

• замок: 170 х 35 х 20 мм
• замок с крепежной планкой: 170 х 41.5 х 20 мм
• ответная планка: 130 х 33 х 10 мм

Установка электромагнитного замка

Ответная планка

• Наклейте трафарет в месте установки ответной части на двери
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки - она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

Крепежная планка замка

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

Электромагнитный замок

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.

Подключение питания

• (+) к красному проводу;
• (-) к чёрному

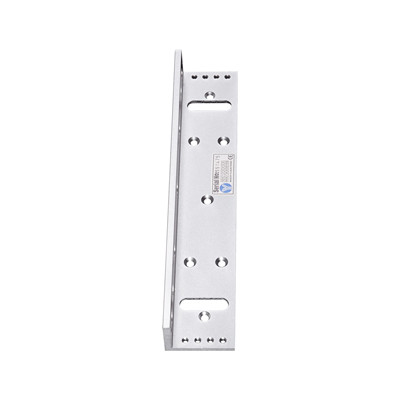

Установка кронштейна MBK-180L

• Прикрепите кронштейн к корпусу электромагнитного замка с помощью двух винтов
• Сделайте разметку для крепежа на месте предполагаемой установки
• Просверлите отверстия соответствующего диаметра
• Прикрепите кронштейн на выбранное место
