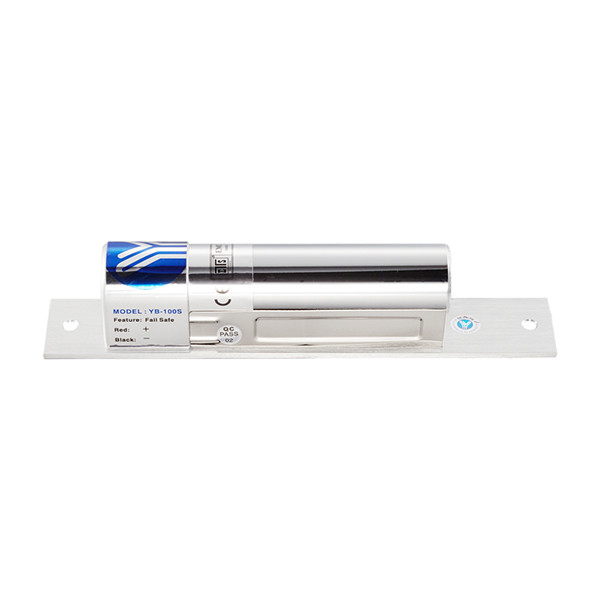

Ригельный замок YLI Electronic YB-100S врезной

Описание ригельный замок YLI Electronic YB-100S врезной

YB-100S – врезной электроригельный замок для системы контроля доступа. Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500. Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

Как работает электроригельный замок YLI Electronic YB-100S:

Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель. В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности. Открывается замок управляющим контактом. Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

Особенности YLI Electronic YB-100S:

• Тип замка: электроригельный
• Тип установки: врезной
• Без питания: открыт
• Питание: 12V
• Потребление: 900мА (рабочее) | 150мА (режим ожидания)
• Размеры: замок: 205x35x40 (мм) ответная планка: 90x25x2мм ригель: диаметр 16 мм, длина 16 мм

Комплектация YLI Electronic YB-100S:

• электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

Установка электроригельного замка YLI Electronic YB-100S:

• Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью
• Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
• Приложите накладку на замок и зафиксируйте шурупами
• Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
• Согласно инструкции подключения, подсоедините электроригельный замок YB-100S к питанию и управляющим устройствам системы контроля доступа
