Автоматический контроллер заряда Raggie от солнечной батареи 10A с подачей звукового сигнала при отсутствии напряжения

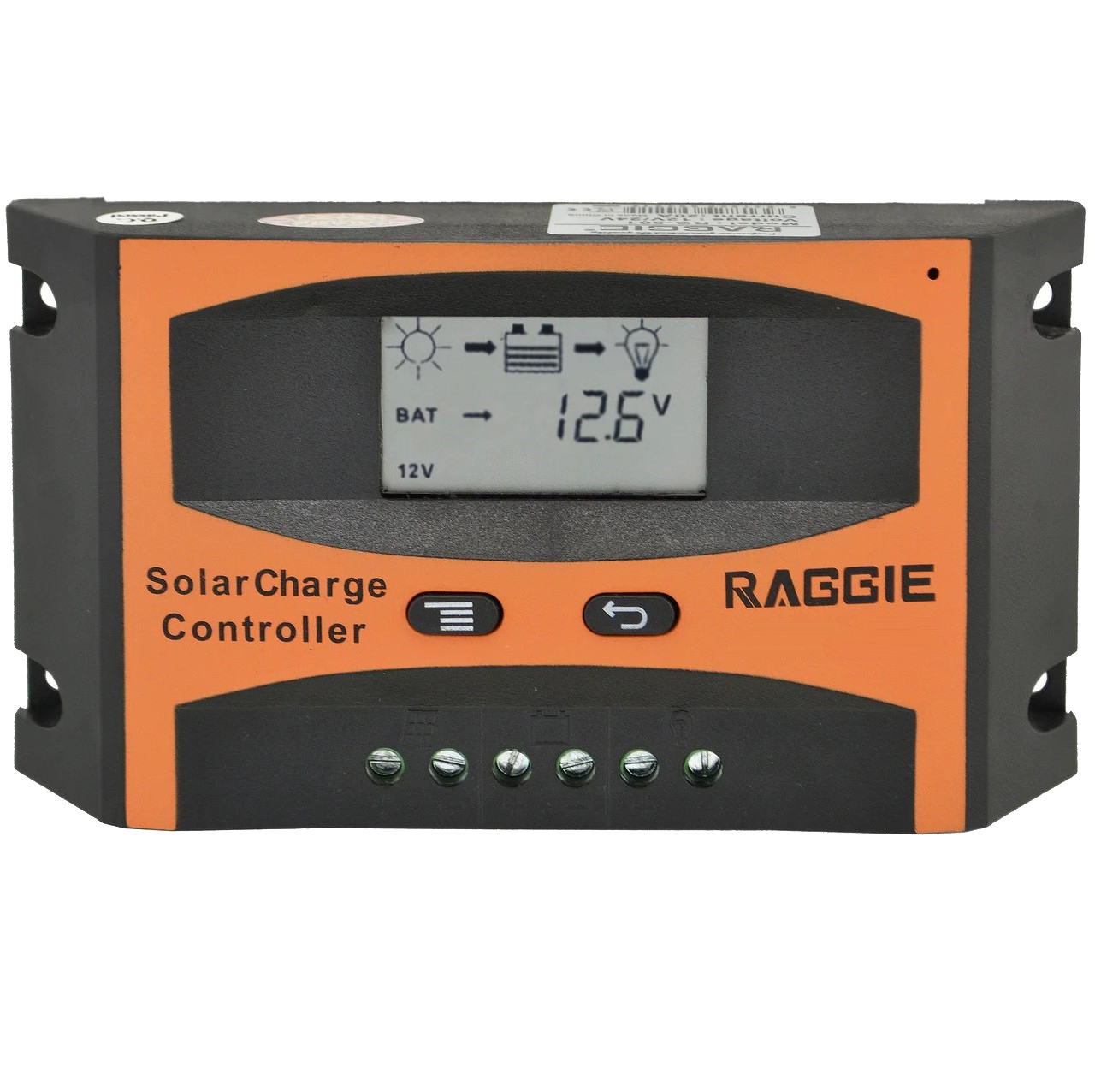

Контроллер заряда для солнечной батареи Raggie

Солнечный контроллер заряда.Электронная схема оснащена микроконтроллером с эффективной технологией заряда и несколькими дисплеями состояния, а также функциями предупреждения и обеспечения безопасности.

Состояние батареи отображают три светодиодных индикатора.

Звуковой сигнал-предупреждение об отсутствии напряжения Режимы сбалансированной, ускоренной подзарядки и зарядки на холостом ходу (Equalize, Boost и Float), также для клапанно-регулируемых свинцово-кислотных аккумуляторных батарей Автоматическое определение напряжения 12/24V.

Технические характеристики:

• Рабочее напряжение 12/24в, автоматическое переключение
• Максимальный ток заряда и ток load нагрузки : 10 A.
• Ток холостого хода: 6 мА.
• Рабочая температура: -35°C до +55°C.
• При достижении напряжения на аккумуляторе 14.7 В (при 12 вольтовой системе) отключает заряд
• PWM режим зарядки.

Принцип работы

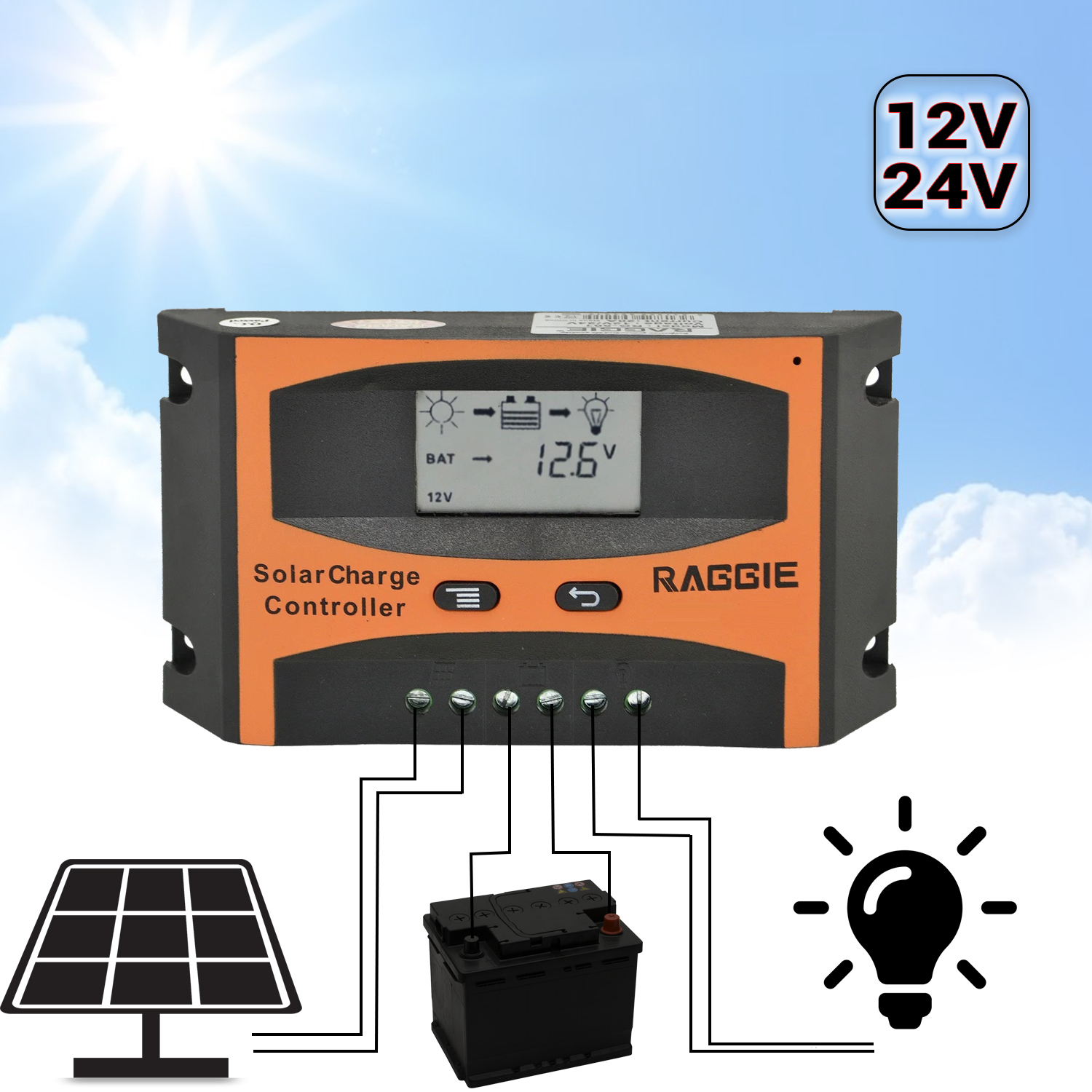

  Напряжение с солнечных панелей поступает на контроллер тот в свою очередь подает напряжение и соответственно ток на аккумулятор. Разряженный аккумулятор может иметь напряжение 11-12 вольт. При зарядке аккумулятор набирает емкость и его напряжение увеличивается. Контроллер заряжает аккумулятор до тех пор пока напряжение на нем не наступит 14.7 вольта (14.7 вольта зашито в процессор контроллера, изменить этот параметр нельзя). Контроллер держит постоянно заряженные батареи на 14.7 вольта (это оптимальное напряжение для кислотных и гелевых аккумуляторов). На контроллере имеется кнопка управления нагрузкой load. Контроллер имеет 16 режимов работы.

• -режим f нагрузка включена постоянно

• -режим 01 включение нагрузке произойдет с наступление темноты(с солнечных панелей перестанетпоступать напряжение) и выключится через 1 час

• -режим 02 ......-выключится через 2 часа

• -режим 03 ......-выключится через 3 часа

• -режим 0........не выключится

• Имеюся 2 usb выхода для зарядки телефонов

В комплектации:

• Солнечный контролер заряда

• Коробка
