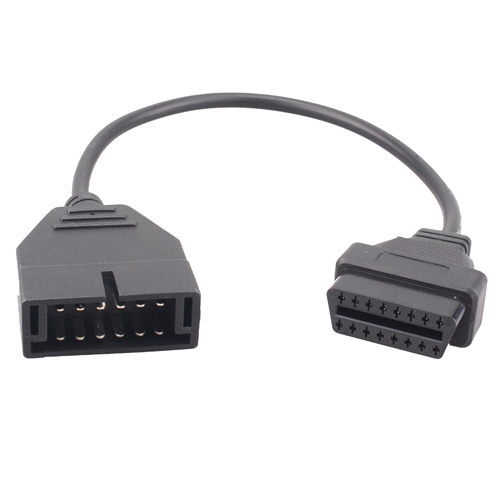

Переходник с OBD2 16pin BTB мама на GM 12pin папа GM12 Daewoo Lanos Sens

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям, имеющим 12-ти контактный

разъем GM12, среди которых Daewoo, ЗАЗ, ВАЗ (до 2004 года выпуска).
Распиновка 12-контактного разъема для диагностики Daewoo, Lanos, Sens, ЗАЗ, ВАЗ:

A - масса;
B - L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (не всегда разведена);
C - AIR (не всегда разведена);
D - SES-Lamp - линия лампы самодиагностики (не всегда разведена);
E - K-линия диагностики (160-Baud Serial Data);
F - TCC - (не всегда разведена). На некоторых моделях - питание +12 В;
G - управление бензонасосом (не всегда разведена);
J - K-линия диагностики подушек безопасности (AirBag);
M - K-линия диагностики двигателя, ABS.
В зависимости от модели автомобиля некоторые контакты могут не использоваться, или иметь другие функции.
Распиновка 16-контактного трапециевидного разъема OBD2:

1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю GM12: 12-пиновый разъем типа "папа";
подключения к диагностическому сканеру: 16-пиновый разъем типа "мама";
длина кабеля: 10.5 см;
длина переходника (вместе с разъемами): 23 см;
вес: 72 г;
цвет: черный.
