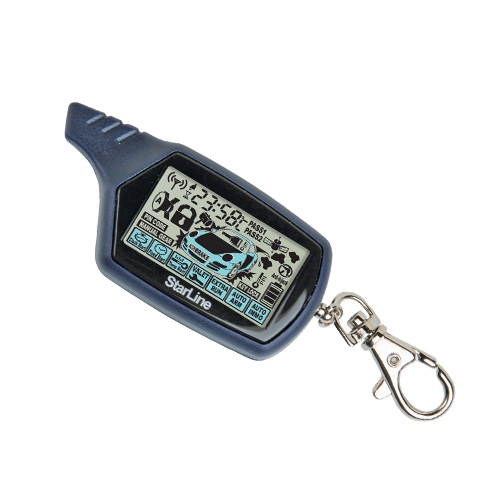

Брелок с ЖК-дисплеем для сигнализации StarLine B9

Брелок с ЖК-дисплеем для сигнализации StarLine B9 используется в том случае, если Вы хотите увеличить количество активных брелоков, либо когда Ваш брелок вышел из строя. Для использования данного брелока необходима уже установленная и настроенная сигнализация StarLine B9.
Брелок имеет небольшие размеры и эргономичную форму для удобного размещения в руке. На боковой части брелока имеются 3 функциональные кнопки.

Кнопка 1:

• Включение режима охраны со звуковым подтверждением (одинарное нажатие);
• Включение режима охраны без звукового подтверждения (последовательное нажатие);
• Отключение / включение датчика удара по уровням (двойное нажатие);
• Запирание замков дверей при включенном зажигании (одинарное нажатие).

Кнопка 2:

• Выключение режима охраны со звуковым подтверждением (одинарное нажатие);
• Выключение режима охраны без звукового подтверждения (последовательное нажатие);
• Отключение / включение дополнительного датчика по уровням (двойное нажатие);
• Отпирание замков дверей при включенном зажигании (одинарное нажатие);
• Выключение режима антиограбления (два одинарных нажатия);
• Прерывание сигналов тревоги (одинарное нажатие).

Кнопка 3:

• Контроль состояния сигнализации и температуры в салоне автомобиля (одинарное нажатие);
• Включение режима "поиск" и контроль температуры двигателя (двойное нажатие);
• Активизация дополнительного канала №3 (последовательное нажатие);
• Активизация курсорного выбора следующих функций: автоматический запуск по будильнику, автоматический запуск по таймеру, автоматический запуск по температуре, режим сервисного обслуживания, режим турботаймера, режим иммобилизатора, автоматическое включение режима охраны (длительное нажатие);
• Включение режима установки текущего времени, показаний будильника и таймера обратного отсчета (длительное нажатие).

Существует важные комбинации нажатия кнопок управления:

• Кнопки 1 и 2 последовательно - включение режима бесшумной охраны с выключением звуковых сигналов подтверждения;
• Кнопки 1 и 3 последовательно - запуск двигателя или продление работы уже запущенного двигателя;
• Кнопка 2 затем кнопка 1 - включение режима охраны с работающим двигателем (одинарные нажатия);
• Кнопки 2 и 3 последовательно - остановка двигателя;
• Кнопки 3 и 1 последовательно - активизация дополнительного канала №1;
• Кнопки 3 и 2 последовательно - активизация дополнительного канала №2;
• Кнопки 1+2 одновременно - включение режима "паника" (длительное нажатие при выключенном зажигании), включение режима антиограбления (длительное нажатие при включенном зажигании);
• Кнопка 1+3 одновременно - включение блокировки кнопок брелока (одинарное нажатие);
• Кнопки 2 + 3 одновременно - выключение блокировки кнопок брелока (одинарное нажатие).

Для того, чтобы сигнализация адекватно реагировала на сигналы управления поданные с брелоков, крайне важна длительность нажатия кнопок брелоков. При дальнейшем описании алгоритмов работы сигнализации в тексте будут использоваться следующие определения продолжительности нажатия кнопок брелоков управления:

• Кратковременное нажатие кнопки - одно нажатие любой кнопки продолжительностью менее 0,5 секунды;
• Длительное нажатие кнопки - нажатие и удержание кнопки брелока до появления мелодичного звукового сигнала (для брелока с обратной связью);
• Двойное нажатие кнопки - два нажатия одной кнопки в течение 0,5 секунд;
• Последовательное нажатие кнопок - два нажатия одной или разных кнопок. Первое нажатие должно быть длительным, второе нажатие кратковременным.

На лицевой панели брелока имеется информативный дисплей с голубой подсветкой в активном состоянии. В режиме ожидания команды или получения данных от сигнализации подсветка экрана отключается для энергосбережения. На тыльной части брелока расположен отсек для установки батареи типа ААА 1.5В, батарея покупается отдельно от брелока. Крышка отсека фиксируется защелкой для предотвращения потери батареи и крышки отсека в случае выпадения брелока из руки. У брелока имеется закрепленный на корпусе карабин для крепления на связке ключей.
Для понимания предоставляемой на дисплее информации ниже предоставлена расшифровка обозначений и символов:

Для того чтобы записать в память сигнализации новый брелок необходимо произвести несколько последовательных действий. Всего в память сигнализации можно записать 4 брелока. Запись кодов брелоков производится при выключенном режиме охраны в следующем порядке:
1. При выключенном зажигании нажмите сервисную кнопку Valet 7 раз.
2. Включите зажигание. Прозвучат 7 сигналов сирены, подтверждая вход в режим записи брелоков радиоуправления.
3. Нажмите одновременно кнопки 1 и 2 брелока. В подтверждение успешной записи брелока последует 1 сигнал сирены.
4. Повторите пункт 3 для всех записываемых брелоков. Интервал между записью каждого брелока не должен превышать 5 секунд. Успешная запись каждого нового брелока подтверждается соответствующим количеством сигналов сирены.
5. Выключите зажигание. В подтверждение выхода из режима записи брелоков последуют 5 вспышек габаритов.
ВНИМАНИЕ! При записи новых брелоков необходимо перезаписать и старые, иначе они будут удалены из памяти сигнализации.
В данном описании предоставлены только основные команды и комбинации кнопок управления. Для более полной информации необходимо обратиться к уже имеющейся у Вас инструкции от производителя или к файлу с инструкцией.

Характеристики:

страна производитель: Китай;
модель сигнализации: StarLine B9;
вид брелока: брелок с обратной связью;
питание брелока: батарея типа ААА 1.5В;
размеры дисплея (ширина х высота): 38 х 20 мм;
габариты брелока (д х ш х в): 75 х 35 х 25 мм;
вес брелока (без батареи): 30 г;
цвет корпуса брелока: темно синий.
