Котел твердотопливный Edelmet 22 кВт

Котел твердотопливный Edelmet 22 кВт

Твердотопливный котел Edelmet мощностью 22 кВт предназначен для обогрева 220 м². Толщина металла сгорающей камеры составляет 6 мм. Теплообменник котла изготовлен из сертифицированной высококачественной стали 09Г2С. Высокий КПД – 85%, благодаря улучшенному отбору тепла дымовых газов. Можно регулировать стороны открытия дверцы. Большая камера сгорания, которая позволяет удобно забрасывать длинные поленья. Твердотопливный котел Эделмет имеет 3 варианта подключения вентилятора к котлу. Также есть возможность подключения пеллетной горелки. Продолжительность сгорания разовой загрузки топлива до 8 часов.

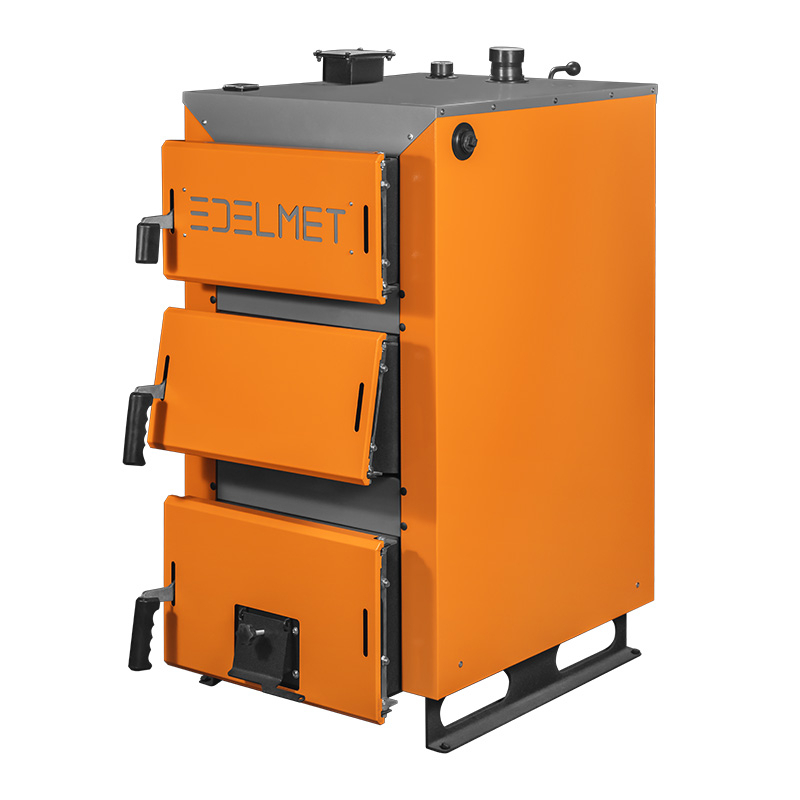

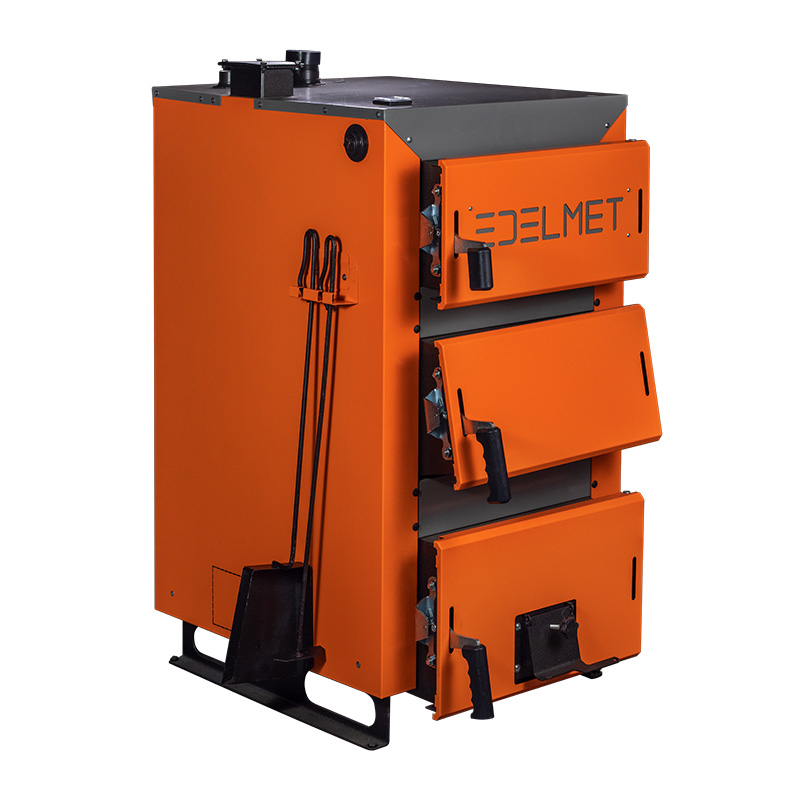

Котел модели Edelmet выполнен в форме параллелепипеда с двойными стенками. Основой котла является стальной теплообменник прямоугольной формы, состоящий из топки и верхнего трубного теплообменника. Водяной объем котла (водяная рубашка) образуется между наружными стенками теплообменника, топкой и газоходами. В нижней части теплообменника расположена камера сбора золы, которая ограничивается по бокам стенками теплообменника, сверху – колосниковой решеткой, снизу – поддоном. Снаружи теплообменник покрыт слоем теплоизолирующего материала и декоративной обшивкой, которая придает котлу эстетичный вид.

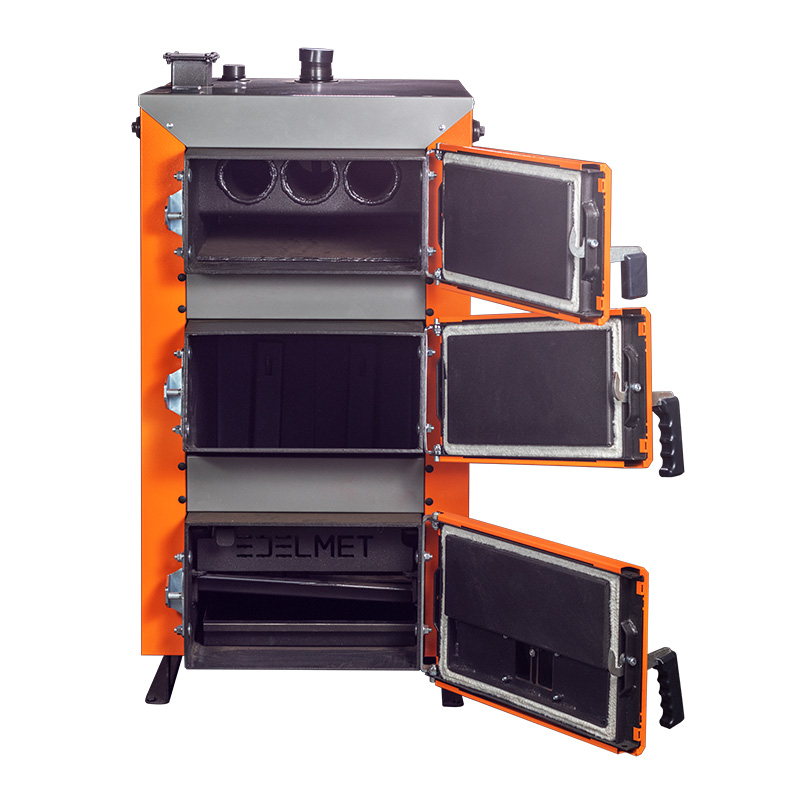

На передней панели корпуса размещены три двери:

• нижние – предназначены для чистки камеры сбора золы, разжигания и подачи воздуха;
• средние – предназначены для загрузки топлива в топку;
• верхние – предназначены для обслуживания и чистки верхнего теплообменника.

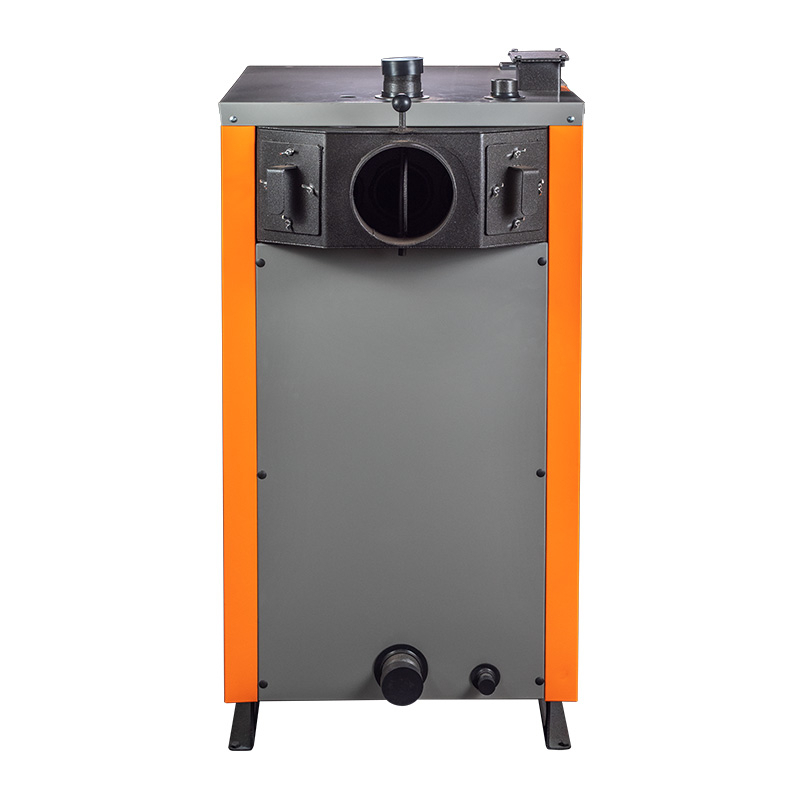

На задней стенке корпуса котла закреплен дымоход с шибером. По обе стороны дымохода размещены ревизии для чистки.

Для уменьшения теплопотерь и снижения температуры наружной поверхности двери, все дверцы оборудованы внутренними вставками из минеральной ваты

Для большей эффективности работы котла, в верхней части предусмотрено отверстие для установки вентилятора (также предусмотрена возможность монтажа в нижней боковой части котла, а также в нижнюю дверцу). При необходимости работа котла контролируется блоком управления, устанавливаемым на верхней крышке котла, или термомеханическим регулятором, управляющим заслонкой регулировки воздуха, которая вмонтирована в нижнюю дверцу. Блок управления увеличивает или уменьшает обороты вентилятора, в зависимости от соотношения заданной и текущей температуры воды на выходе из котла. К блоку управления подключается датчик температуры воды, устанавливаемый на выходном патрубке.

Патрубок для монтажа регулятора находится на верхней крышке котла. Также на ней содержится патрубок для монтажа дополнительного оборудования (группа безопасности, термоманометр и др.).

Котел работает по принципу нагрева воды в системе отопления продуктами сгорания твердого топлива, сжигаемыми в топке котла. Процесс горения твердого топлива происходит на колосниковой решетке.

Процесс подачи воздуха для горения происходит двумя способами:

• первый – с помощью термомеханического регулятора, когда воздух подается на решетку через заслонку на нижней двери котла;
• второй – с помощью вентилятора, управляемого блоком управления, когда воздух подается в камеру сгорания системой мультифорсунок, размещенных непосредственно в камере сгорания, и в канал под колосниковую решетку.
