Комплект підключення бойлера водонагрівача Kvant Labaratory 2.1 Vertigo ECO Boiler Series 1/2

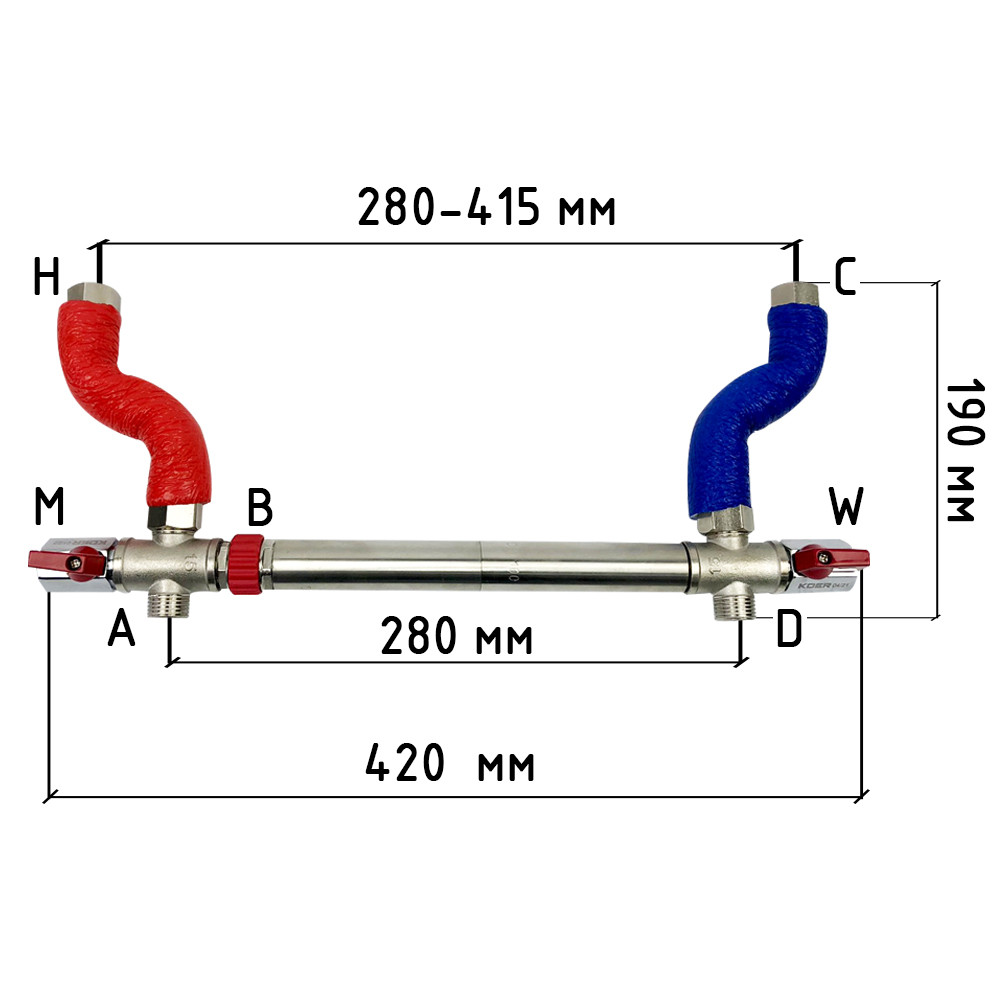

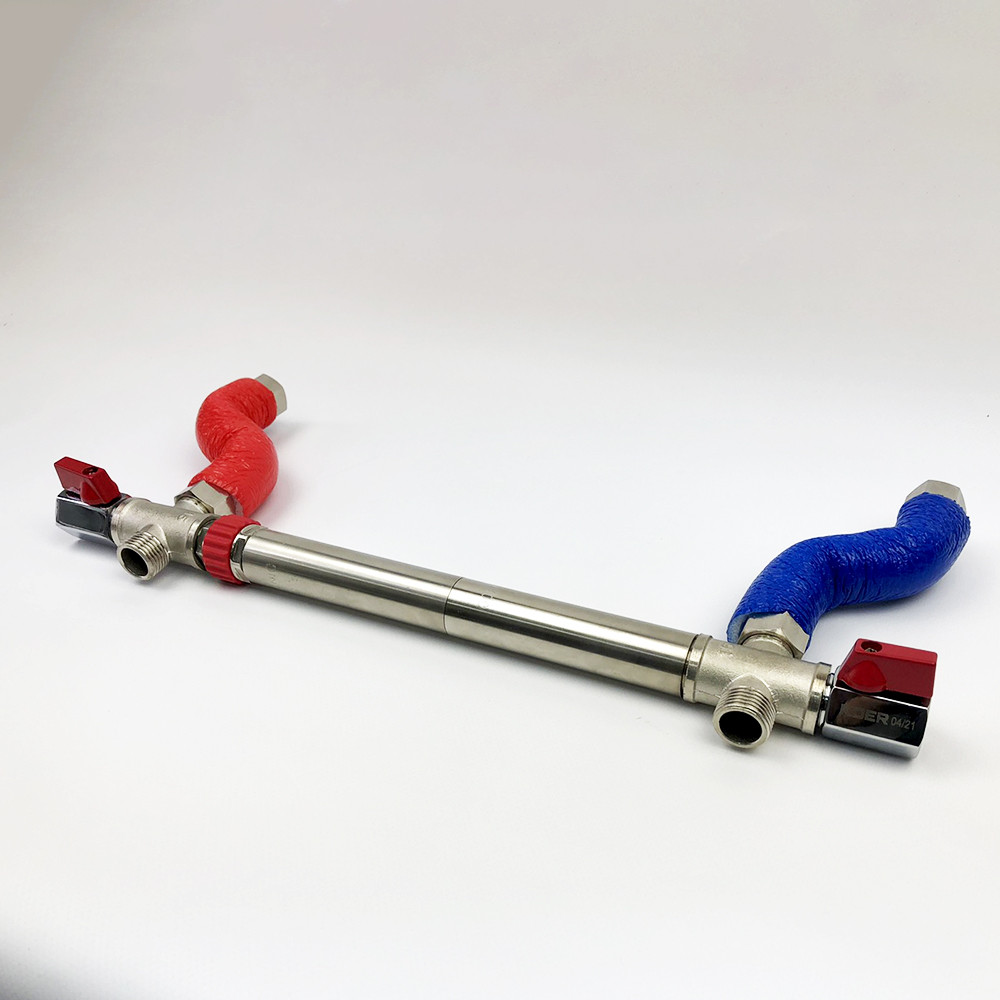

Комплект подключения водонагревателя 2.1 Vertigo ECO Boiler Series - предварительно собранный монтажной узел для быстрого подключения накопительного водонагревателя и бойлера с плоским баком вертикально или горизонтально к системе водоснабжения. Комплекте установлен керамический смесительный картриджный кран Balancer (производство Польша), который расположен между патрубками холодной и горячей воды, для регулирования потока холодной воды для смешивания с горячей. Balancer (рис.В) позволяет механически регулировать поток холодной воды для смешивания с горячей по шкале от 1 до 7 (с полностью открыт и полностью закрыт) что позволяет настроить комфортную температуру воды с точностью настройки 77% поддержания заданной температуры и предотвращению получения ожогов при пользовании водонагревателем с температурой воды +65..+75С. Для использования всего объема водонагревателя и предотвращению распространения бактерии легионелла,теплая пресная вода до +45С это место для размножения бактерии, температура горячей воды в водонагревателе должна быть не ниже +60..+65С, таким образом используется максимально тепловая энергия водонагревателя (КПД) и горячая вода не дает развиваться микроорганизмам. Комплект подключения водонагревателя 2.1 Vertigo ECO Boiler Series является механическим смесительным узлом в остальном при использовании комплекта с водонагревателем он работает так же, как водонагреватель с обычным сантехническим смесителем, температура горячей воды относительно постоянная, потому что забирается с самой верхней точки водонагревателя и поддерживается автоматикой водонагревателя, температура холодной воды водоснабжения тоже постоянная, летом до +15С,зимой до +10С, поэтому настройка клапана требуется работы 2 раза в год, если не нужно экстренно изменить работу водонагревателя. Имеем одну постоянную температуру и вторую относительно постоянную температуру (отбор горячей воды в водонагревателе происходит с самой верхней точки бака, поэтому она максимально нагрета до заданной температуры, и изменится только после отбора 64% объема водонагревателя) добавляем клапаном Balancer настроенный поток холодной воды, чем смешиваем на старте и делаем теплую воду для комфортного пользования. Экономит расход холодной воды, не нужно постоянно ловить температуру на смесителях, тем самым тратить холодную воду, нет теплопотерь на трубопроводе, и нет бактерий в водонагревателе. В любой момент можно перекрыть поток смешивания и пользоваться непосредственно горячей водой из бака. Комплект 2.1 Vertigo ECO Boiler Series устанавливается вертикально (может устанавливаться горизонтально). Подключение к водонагревателю осуществляется с помощью гибких металлических шлангов в изоляции (красная/синяя) из нержавеющей стали AISI 304, которые имеют среднее универсальное межосевое расстояние 280-415 мм, что подходит для максимального большинства всех производителей и типов водонагревателей и бойлеров плоских по типу Atlantic Vertigo с патрубками подключения Ду 15 (1/2). Комплект подключения водонагревателя 2.1 Vertigo ECO Boiler Series имеет в комплектации механический заставляющий узел, шариковый кран Ду 15 (1/2) на горячей воде для запуска воздуха в водонагреватель (рис.М) и шариковый кран Ду 15 (1/2) на холодной воде (рис.W) для удобного принудительного слива водонагревателя ,краны идут с подвижным заглушками для защиты неосмотрительного использования. Обязательно, нужно присоединить к водонагревателю предохранительный клапан, который идет в комплекте с водонагревателем или отдельно,устанавливая его на патрубок холодной воды водонагревателя с начала подключения комплекта , тогда понадобится удлинитель чтобы подсоединить по уровню , или подключить после комплекта на патрубок холодной воды самого комплекта , предохранительный клапан будет работать в обоих местах одинаково корректно. Обязательно, нужно присоединить к водонагревателю предохранительный клапан, который идет в комплекте с водонагревателем или отдельно,устанавливая его на патрубок холодной воды после комплекта на патрубок холодной воды самого комплекта , предохранительный клапан будет работать в этом месте корректно. BOILER SERIES готовые решения для подключения водонагревателя. Комфортно экономьте Технические характеристики Подключение гибкое Ду 15 (1/2) внутр. резьба накидная гайка под прокладку (рис.H-C) Присоединительные патрубки к водопроводу Ду 15 (1/2) внеш.резьба (рис.A-D) Межосевое расстояние подключения гибких шлангов 280-415 мм (рис. L) Межосевое расстояние подключения патрубков 280 мм (рис. X) Рабочее давление 10 бар Максимальное давление 12 бар Гидравлическое испытание 10 бар Максимальная температура +100С Материал корпуса никелированная латунь CW617N Материал гибких металлических шлангов нержавеющая сталь AISI304 Диапазон регулирования температуры клапаном +10..+75С Изоляция шлангов PE красный/ синий Срок службы 10 лет Высота 190 мм (рис. Y) Ширина 280 мм (рис.S) Глубина 30 мм Вес 685 грамм
