Комплект підключення для водонагрівача Kvant Labaratory 5R CROSS з редуктором 1/2

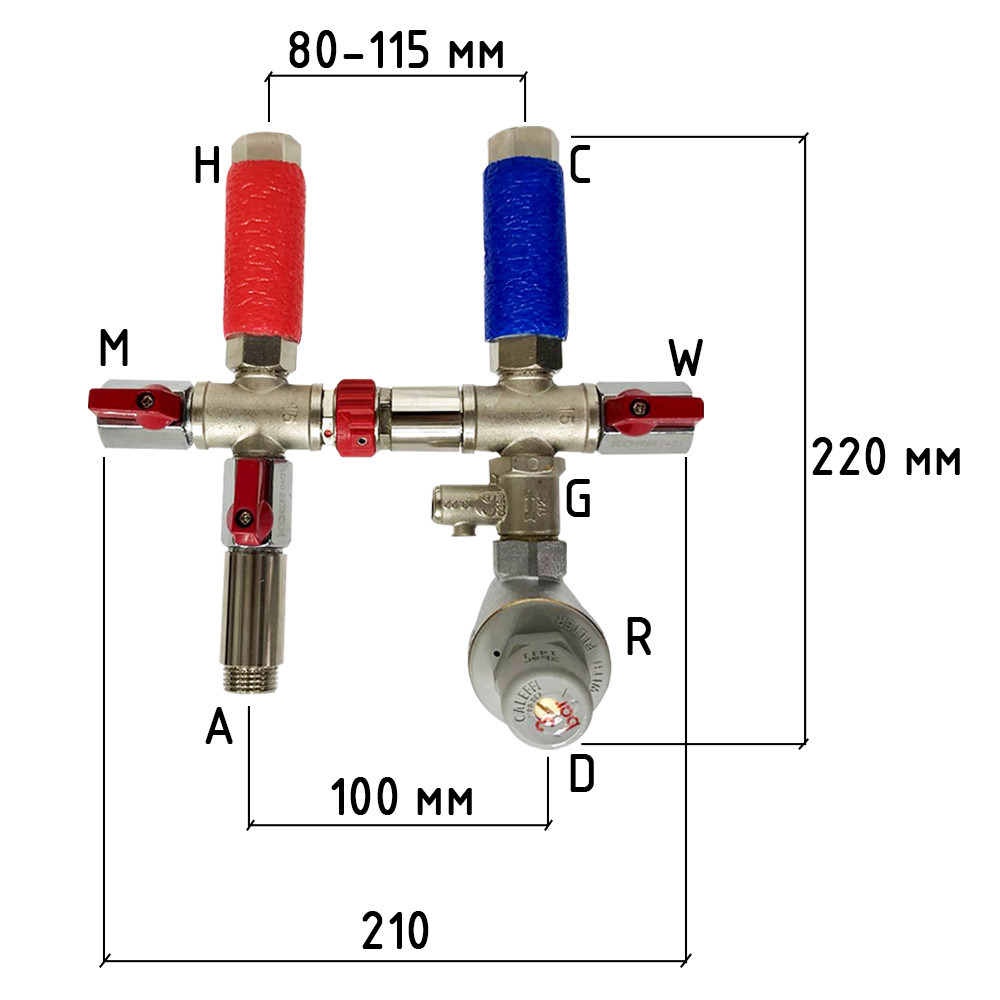

Комплект подключения водонагревателя 5R CROSS Boiler Series - предварительно собранный монтажной узел для быстрого подключения накопительного водонагревателя и бойлера (с теплообменником) к системе водоснабжения. Комплекте установлен керамический смесительный картриджный кран Balancer (производство Польша), который расположен между патрубками холодной и горячей воды, для регулирования потока холодной воды для смешивания с горячей. Balancer (рис.В) позволяет механически регулировать поток холодной воды для смешивания с горячей по шкале от 1 до 7 (с полностью открыт и полностью закрыт) что позволяет настроить комфортную температуру воды с точностью настройки 77% поддержания заданной температуры и предотвращению получения ожогов при пользовании водонагревателем с температурой воды +65..+75С. Для использования всего объема водонагревателя и предотвращению распространения бактерии легионелла, теплая пресная вода до +45С это место для размножения бактерии, температура горячей воды в водонагревателе должна быть не ниже +60..+65С, таким образом используется максимально тепловая энергия водонагревателя (КПД) и горячая вода не дает развиваться микроорганизмам. Комплект подключения водонагревателя 5R CROSS Boiler Series является механическим смесительным узлом в остальном при использовании комплекта с водонагревателем он работает так же, как водонагреватель с обычным сантехническим смесителем, температура горячей воды относительно постоянная, потому что забирается с самой верхней точки водонагревателя и поддерживается автоматикой водонагревателя, температура холодной воды водоснабжения тоже постоянная, летом до +15С,зимой до +10С, поэтому настройка клапана требуется работы 2 раза в год, если не нужно экстренно изменить работу водонагревателя. Имеем одну постоянную температуру и вторую относительно постоянную температуру (отбор горячей воды в водонагревателе происходит с самой верхней точки бака, поэтому она максимально нагрета до заданной температуры, и изменится только после отбора 64% объема водонагревателя) добавляем клапаном Balancer настроенный поток холодной воды, чем смешиваем на старте и делаем теплую воду для комфортного пользования. Экономит расход холодной воды, не нужно постоянно ловить температуру на смесителях, тем самым тратить холодную воду, нет теплопотерь на трубопроводе, и нет бактерий в водонагревателе. В любой момент можно перекрыть поток смешивания и пользоваться непосредственно горячей водой из бака. Комплект 5R CROSS Boiler Series устанавливается вертикально (может устанавливаться горизонтально). Подключение к водонагревателю осуществляется с помощью гибких металлических шлангов в изоляции (красная/синяя) из нержавеющей стали AISI 304, которые имеют среднее универсальное межосевое расстояние 80-115 мм, что подходит для максимального большинства всех производителей и типов водонагревателей и бойлеров с теплообменником с патрубками подключения Ду 15 (1/2). Комплект подключения водонагревателя 5R CROSS Boiler Series имеет в комплектации механический принудительный узел, шариковый кран на горячей воде для запуска воздуха в водонагреватель (рис.М) и шариковый кран на холодной воде (рис.W) для удобного принудительного слива водонагревателя. Редукционный клапан - редуктор давления (рис.R) Caleffi (производство Италия) на холодной воде, для снижения давления на входе в водонагреватель, для уменьшения давления в самом водонагревателе при нагревании, чтобы не повредить избытком давления емкость водонагревателя и частого объемного срабатывания предохранительного клапана. Шариковый кран на горячую воду для аварийного перекрытия горячей воды,предохранительный клапан Bonomi (производство Италия) на 8,5 бар (рис.G) Технические характеристики Подключение гибкое Ду 15 (1/2) внутр. резьба накидная гайка под прокладку (рис.H-C) Присоединительные патрубки к водопроводу Ду 15 (1/2) внеш.резьба (рис.A) Присоединительные патрубки к водопроводу Ду 15 (1/2) внутр.резьба (рис.D) Межосевое расстояние подключения гибких шлангов 80-115 мм (рис. L) Межосевое расстояние подключения патрубков 100 мм (рис. X) Предохранительный клапан давление срабатывания 8,5 бар (рис.G) Рабочее давление 10 бар Максимальное давление 12 бар Гидравлическое испытание 8 бар Максимальная температура +100С Редуктор давления 1-6 бар Материал корпуса никелированная латунь CW617N Материал гибких металлических шлангов нержавеющая сталь AISI304 Диапазон регулирования температуры клапаном +10..+75С Изоляция шлангов PE красный/ синий Срок службы 10 лет Высота 220 мм (рис. Y) Ширина 210 мм (рис.S) Глубина 100 мм Вес 700 грамм
