Комплект підключення водонагрівача Kvant Labaratory 3V SHORT 1/2

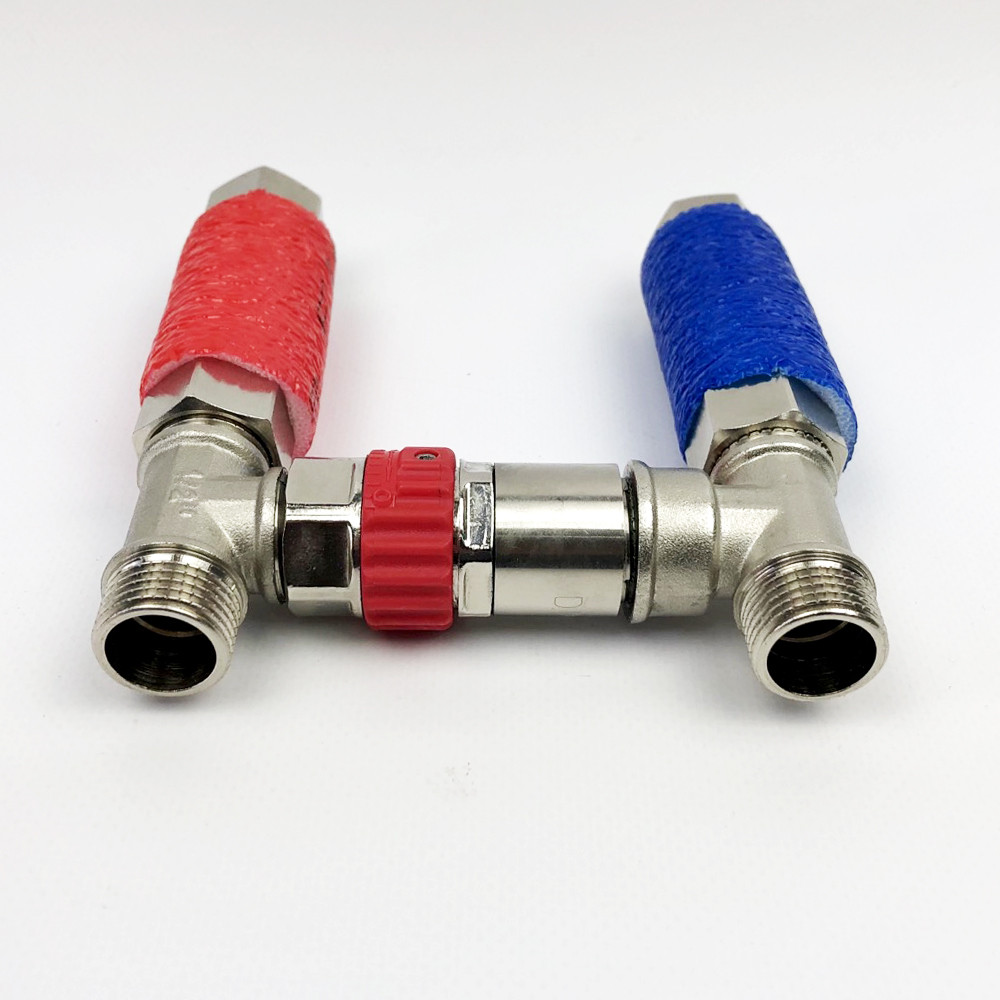

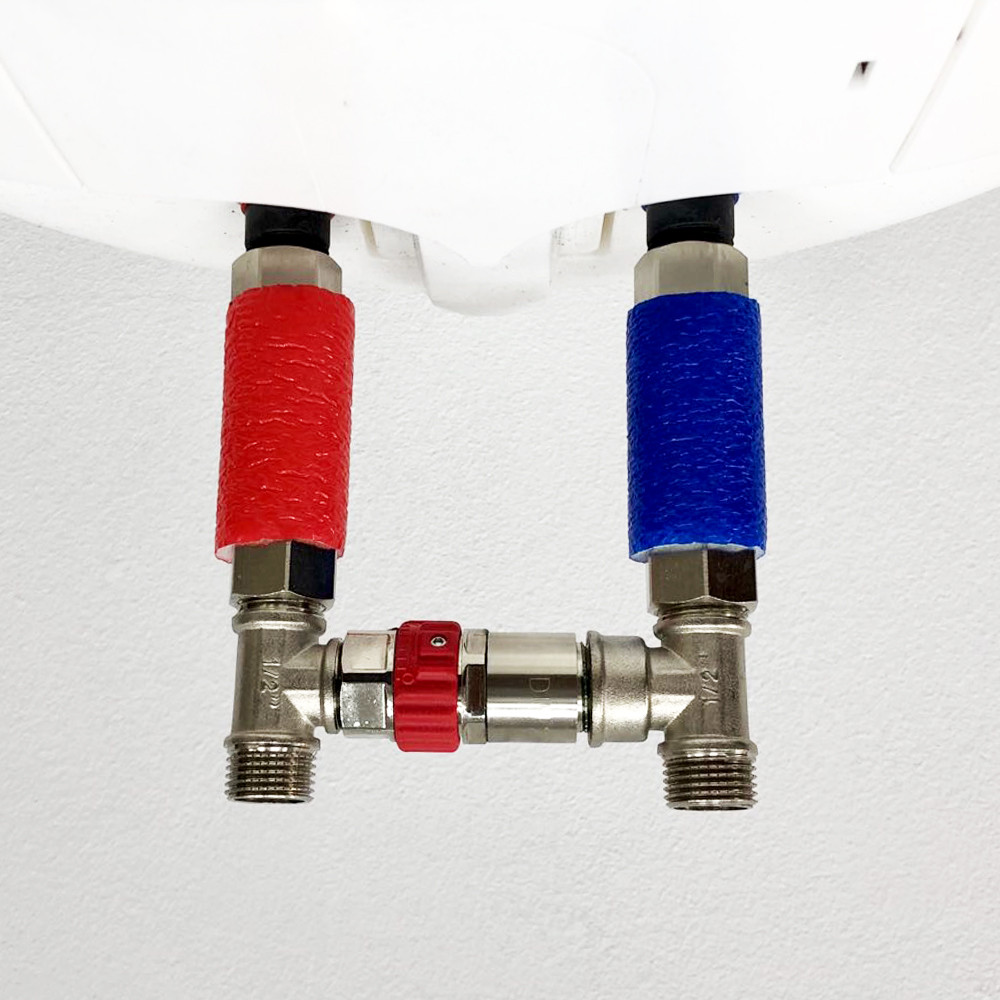

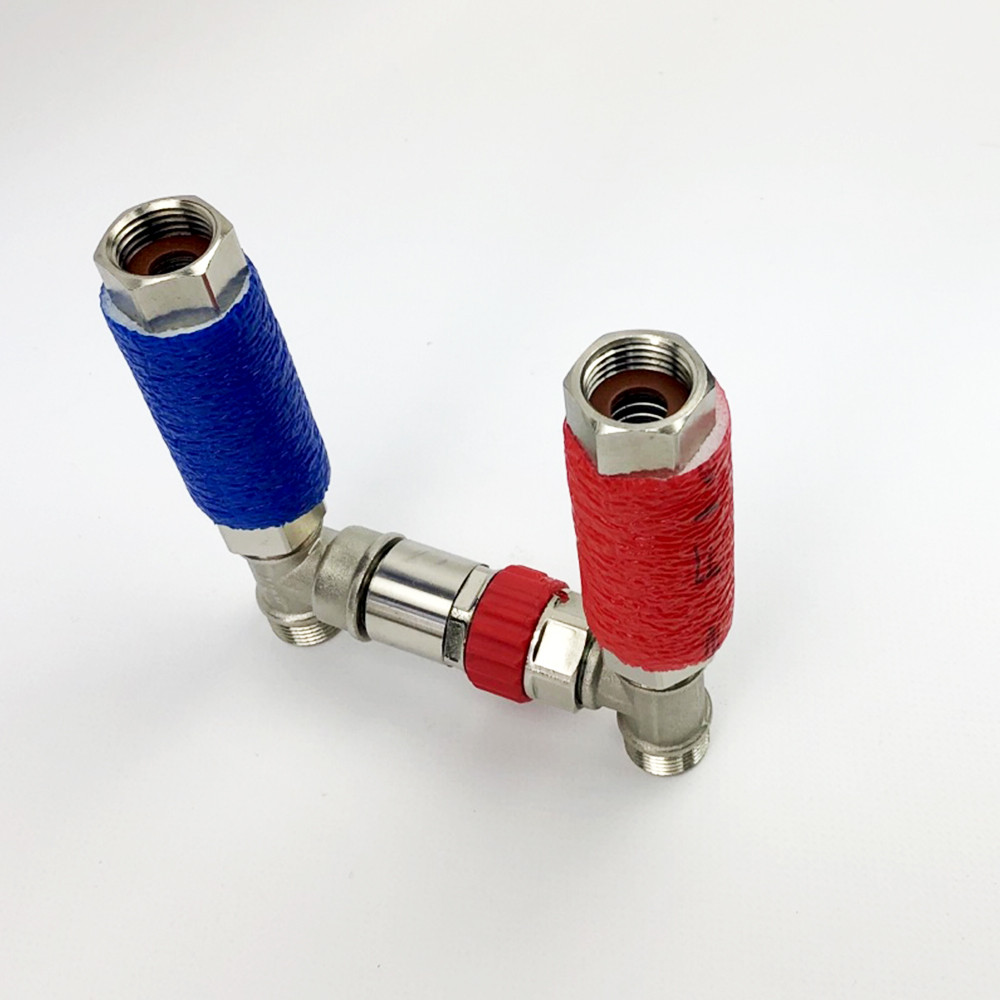

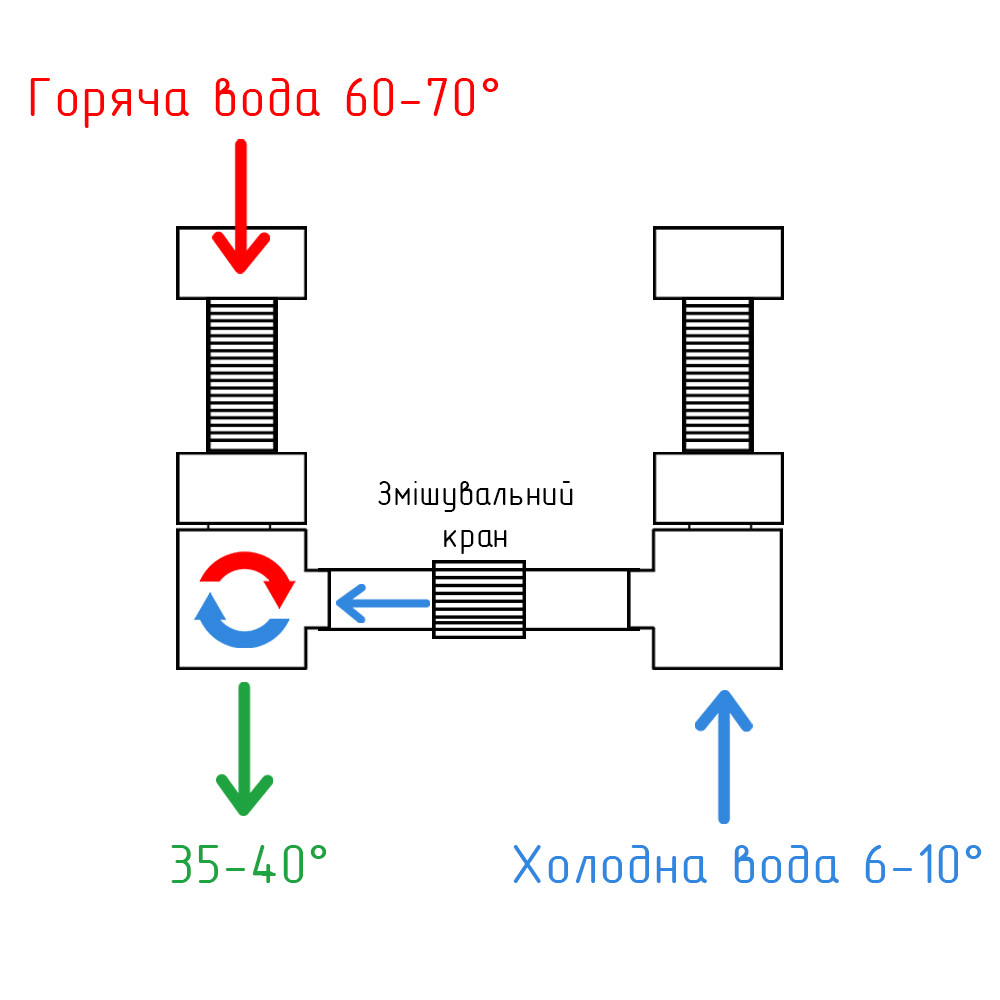

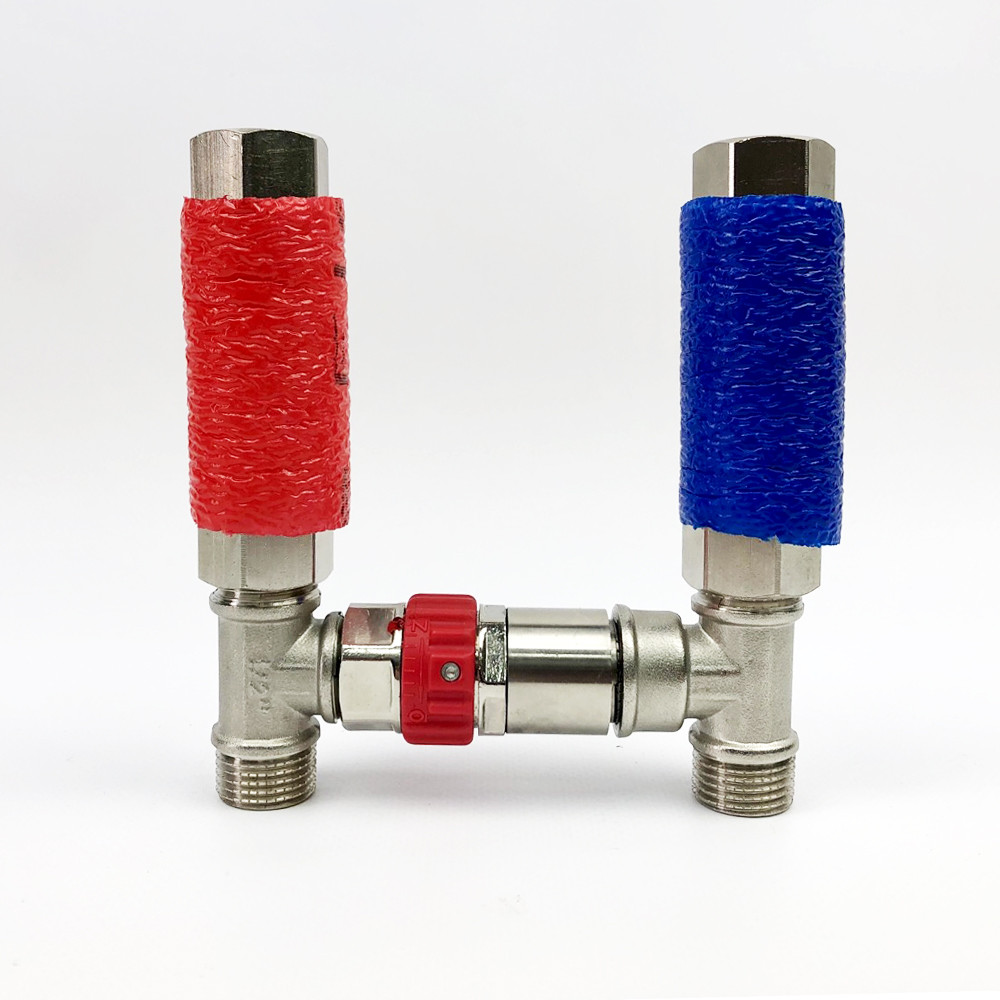

Комплект подключения водонагревателя 3V SHORT Boiler Series- предварительно собранный монтажной узел для быстрого подключения накопительного водонагревателя и бойлера (с теплообменником) к системе водоснабжения. Комплекте установлен керамический смесительный картриджный кран Balancer (производство Польша), который расположен между патрубками холодной и горячей воды, для регулирования потока холодной воды для смешивания с горячей. Balancer (рис.В) позволяет механически регулировать поток холодной воды для смешивания с горячей по шкале от 1 до 7 (с полностью открыт и полностью закрыт) что позволяет настроить комфортную температуру воды с точностью настройки 77% поддержания заданной температуры и предотвращению получения ожогов при пользовании водонагревателем с температурой воды +65..+75С. Для использования всего объема водонагревателя и предотвращению распространения бактерии легионелла, теплая пресная вода до +45С это место для размножения бактерии, температура горячей воды в водонагревателе должна быть не ниже +60..+65С, таким образом используется максимально тепловая энергия водонагревателя (КПД) и горячая вода не дает развиваться микроорганизмам. Например, если вы пользуетесь водонагревателем с температурой воды +45С, чтобы не получать ожогов, а комфортная температура потребления +38С, то от всего объема водонагревателя вы используете всего 30%, остальная вода уже будет ниже +38С. Если увеличить температурный режим до +70С, то увеличение комфортной теплой воды увеличится до +70%, но все равно он не будет 100%, потому что остаток теплой воды уже будет ниже +38С. Это все равно составляет максимальный КПД от использования накопительным водонагревателем. Водонагреватель 50л горячей воды +70С дает 32л воды с температурой выше +35С это 64% от 50л. Водонагреватель 80л горячей воды +70С дает 60,5л воды с температурой выше +35С это 75,6% от 80л. Водонагреватель 100л горячей воды +70С дает 75,9л воды с температурой выше +35С это 75,9% от 100л. Комплект подключения водонагревателя 3V SHORT Boiler Series является механическим смесительным узлом в остальном при использовании комплекта с водонагревателем он работает так же, как водонагреватель с обычным сантехническим смесителем, температура горячей воды относительно постоянная, потому что забирается с самой верхней точки водонагревателя и поддерживается автоматикой водонагревателя, температура холодной воды водоснабжения тоже постоянная, летом до +15С,зимой до +10С, поэтому настройка клапана требуется работы 2 раза в год, если не нужно экстренно изменить работу водонагревателя. Имеем одну постоянную температуру и вторую относительно постоянную температуру (отбор горячей воды в водонагревателе происходит с самой верхней точки бака, поэтому она максимально нагрета до заданной температуры, и изменится только после отбора 64% объема водонагревателя) добавляем клапаном Balancer настроенный поток холодной воды, чем смешиваем на старте и делаем теплую воду для комфортного пользования. Экономит расход холодной воды, не нужно постоянно ловить температуру на смесителях, тем самым тратить холодную воду, нет теплопотерь на трубопроводе, и нет бактерий в водонагревателе. В любой момент можно перекрыть поток смешивания и пользоваться непосредственно горячей водой из бака. Комплект 3V SHORT Boiler Series устанавливается вертикально (может устанавливаться горизонтально). Подключение к водонагревателю осуществляется с помощью гибких металлических шлангов в изоляции (красная/синяя) из нержавеющей стали AISI 304, которые имеют среднее универсальное межосевое расстояние 80-115 мм, что подходит для максимального большинства всех производителей и типов водонагревателей и бойлеров с теплообменником с патрубками подключения Ду 15 (1/2). Обязательно, нужно присоединить к водонагревателю предохранительный клапан, который идет в комплекте с водонагревателем или отдельно,устанавливая его на патрубок холодной воды водонагревателя с начала подключения комплекта, тогда понадобится удлинитель чтобы подсоединить по уровню, или подключить после комплекта на патрубок холодной воды самого комплекта, предохранительный клапан будет работать в обоих местах одинаково корректно. Обязательно, нужно присоединить к водонагревателю предохранительный клапан, который идет в комплекте с водонагревателем или отдельно,устанавливая его на патрубок холодной воды после комплекта на патрубок холодной воды самого комплекта , предохранительный клапан будет работать в этом месте корректно. BOILER SERIES готовые решения для подключения водонагревателя. Комфортно экономьте комфортно экономьте. Технические характеристики Подключение гибкое Ду 15 (1/2) внутр. резьба накидная гайка под прокладку (рис.H-C) Присоединительные патрубки к водопроводу Ду 15 (1/2) внеш.резьба (рис.A-D) Межосевое расстояние подключения гибких шлангов 80-115 мм (рис. L) Межосевое расстояние подключения патрубков 100 мм (рис. X) Рабочее давление 10 бар Максимальное давление 12 бар Гидравлическое испытание 10бар Максимальная температура +100С Материал корпуса никелированная латунь CW617N Материал гибких металлических шлангов нержавеющая сталь AISI304 Диапазон регулирования температуры клапаном +10..+75С Изоляция шлангов PE красный/ синий Срок службы 10 лет Высота 130 мм (рис. Y) Ширина 130 мм (рис.S) Глубина 30 мм Вес 380 грамм
