Тестер транзисторів ESR LCR-TC1

Тестер полупроводниковых элементов транзисторов ESR LCR-TC1

Тестер TC1 предназначен для распознавания и диагностики различных беспроводных компонентов, измеряет сопротивление, индуктивность резисторов, емкость обычных и электролитических конденсаторов, ESR (эквивалентное переменное сопротивление) и Vloss (напряжение тока).

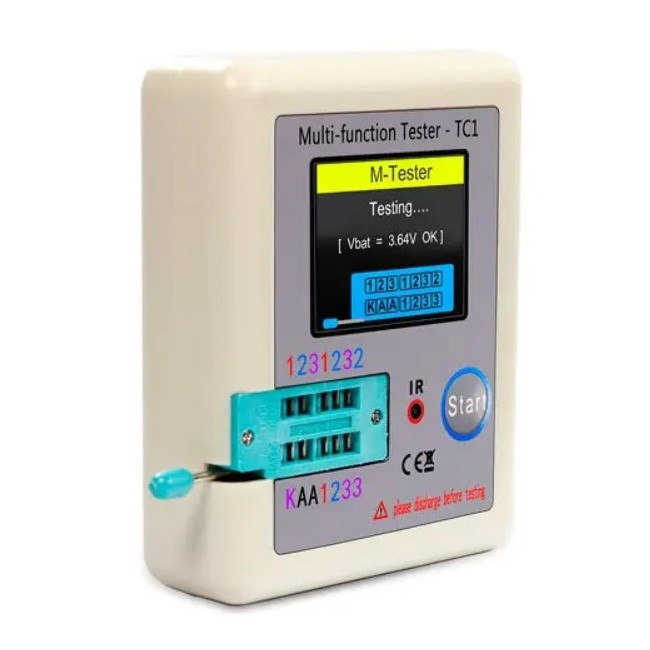

Тип подключенного устройства определяется автоматически. Тестер оснащен цветным дисплеем, на котором отображается коэффициент усиления биполярного транзистора, информация об автоопределении и структуре, а также о положении выводов.

На корпусе также имеются пронумерованные контакты разъемов для подключения всех радиокомпонентов, кроме стабилитрона, который имеет контакты KAA (катод, анод и анод).

Сбоку расположен ИК-приемник для проверки и декодирования сигналов дистанционного управления.

Управление устройством осуществляется с помощью одной кнопки START. После установки компонента в гнездо короткое нажатие включает прибор и начинает тестирование. Длительное нажатие приводит к выключению прибора.

Внимание! Конденсаторы должны тестироваться без разряда. Функция проверки индуктивности трансформатора недоступна. Если батарея разряжена, ее необходимо зарядить перед использованием.

Характеристики транзисторов ESR LCR-TC1:

• Компоненты для тестирования: транзисторы (Pnp, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, стабилитроны, триаки, тиристоры, конденсаторы, элементы питания, катушки индуктивности
• Индикация напряжения открывания светодиодов
• Определение распиновки симисторов и тиристоров
• Определение основных характеристик полевых транзисторов любого типа
• Анализ коэффициента потерь и внутреннего сопротивления конденсаторам
• Емкостный 1.8" TFT дисплей с разрешением 160х128 пикселей и подсветкой
• Тестовое напряжение: 4.5 В (пиковое)
• Тестовый ток: < 6 мА
• Диапазон измерения емкости: 25 пФ – 100 мФ
• Диапазон измерения индуктивности: 0.01 мГн – 20 Гн
• Диапазон измерения сопротивления: 0.1 Ом – 50 МОм
• Проверка стабилитронов: до 30 В
• Питание: от внутреннего аккумулятора, зарядка через MicroUSB (кабель в комплекте)
• Автовыключение после 20 с бездействия (по умолчанию можно настроить)
• LED-индикация зарядки аккумулятора
• Размеры: 9 х 7 х 2.7 см
• Вес: 85 г.

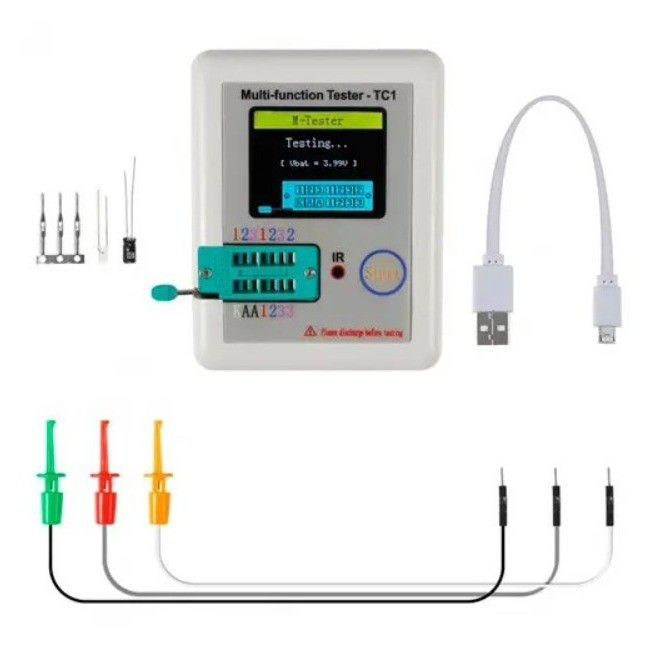

Комплектация:

• Тестер
• Щупы
• Набор для калибровки.
