Реле времени на дин рейку таймер H3Y-2 0-30с 220В 5А Omron

Реле времени таймер H3Y-2 0-30с 220В 5А на DIN-рейку

Реле времени H3Y-2 может использоваться для управления освещением, водоснабжением, электронными замками и запуском двигателей.

Для использования реле необходимо подключить источник питания и коммутируемое устройство.

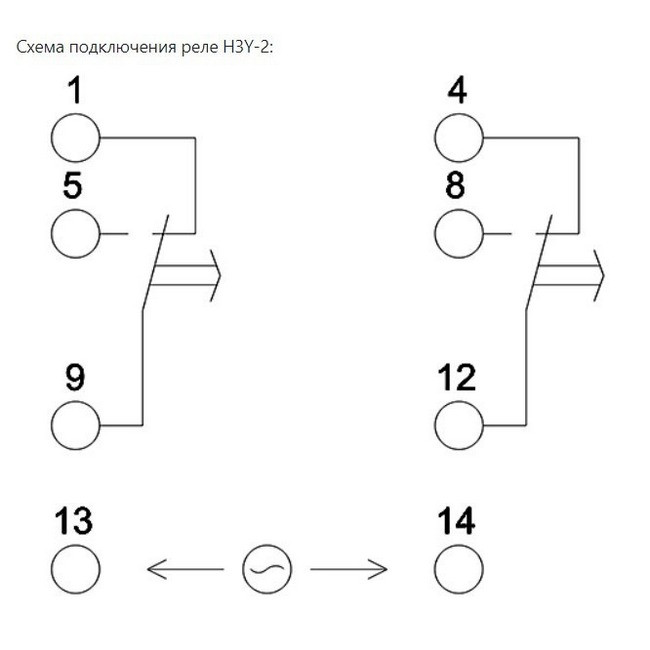

Напряжение питания реле составляет 220 В переменного тока. Провод питания необходимо подключить к клеммам 13 и 14, а проводники от коммутируемого устройства - к реле. Реле имеет шесть контактов.

Клеммы 1-9 и 4-12 являются нормально замкнутыми контактами (НЗ) и используются при необходимости отключения нагрузки через определенное время. Клеммы 5-9 и 8-12 являются нормально разомкнутыми (NO) контактами и используются для включения нагрузки через заданный интервал времени.

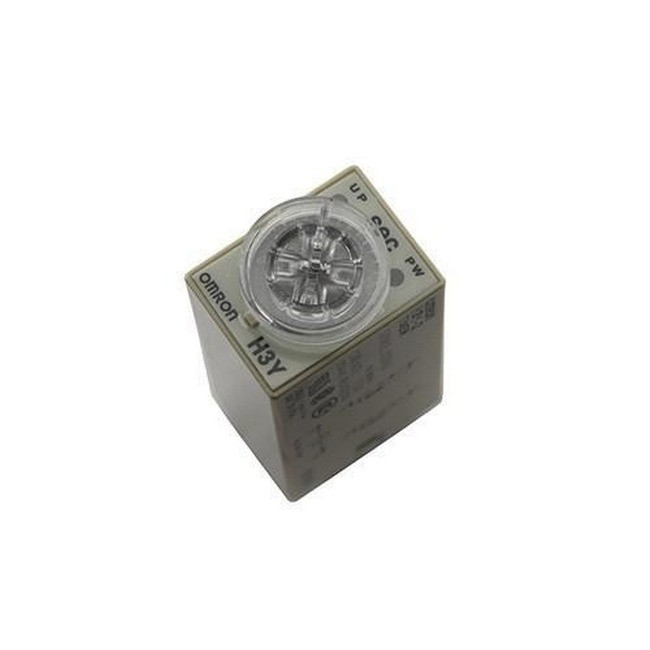

Необходимый интервал времени устанавливается с помощью регулятора, расположенного на верхней панели устройства. Диапазон времени задержки составляет до 30 с. На верхней панели прибора, рядом с регулятором, расположены два красных светодиодных индикатора: индикатор "PW" светится при подаче напряжения на клеммы реле, а индикатор "UP" - при замыкании клемм 5-9 и 8-12.

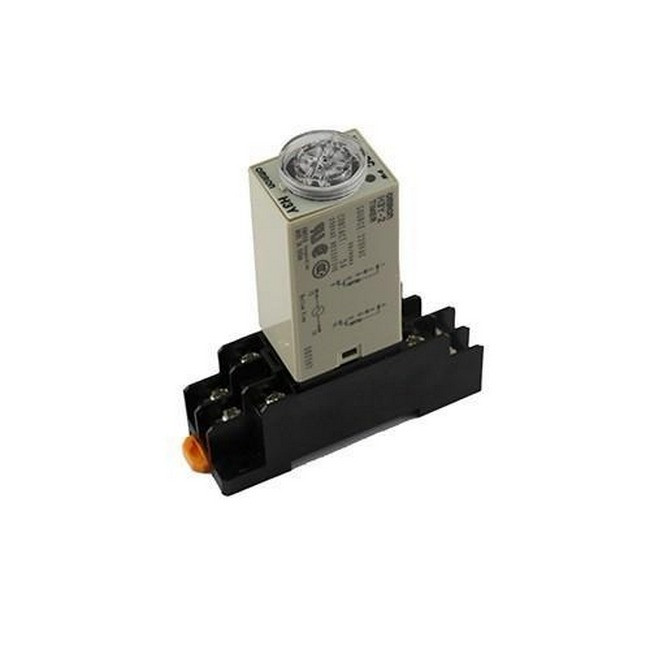

Комплект состоит из корпуса реле с контактами и клеммной колодки типа 2-M4X10 с разъемом для подключения контактов реле.

Клеммная колодка может быть установлена на 35-мм DIN-рейку или привинчена через два монтажных отверстия в корпусе.

Характеристики реле времени таймера H3Y-2:

• Модель реле: H3Y-2;
• Модель клеммника: 2-M4X10;
• Напряжение питания: 220 В переменного тока;
• Коммутируемая нагрузка: до 5 А;
• Диапазон задержки времени: 0-30 секунд;
• Габариты (ВхДхШ): 88 х 72 х 22 мм;
• Вес реле: 37 г;
• Вес комплекта поставки: 70 г;
• Цвет реле: серый.
